Ersatzteile für Leda Madura 101 Kaminofen

Original Bodenstein links B für den Kamineinsatz Leda Madura 101

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte

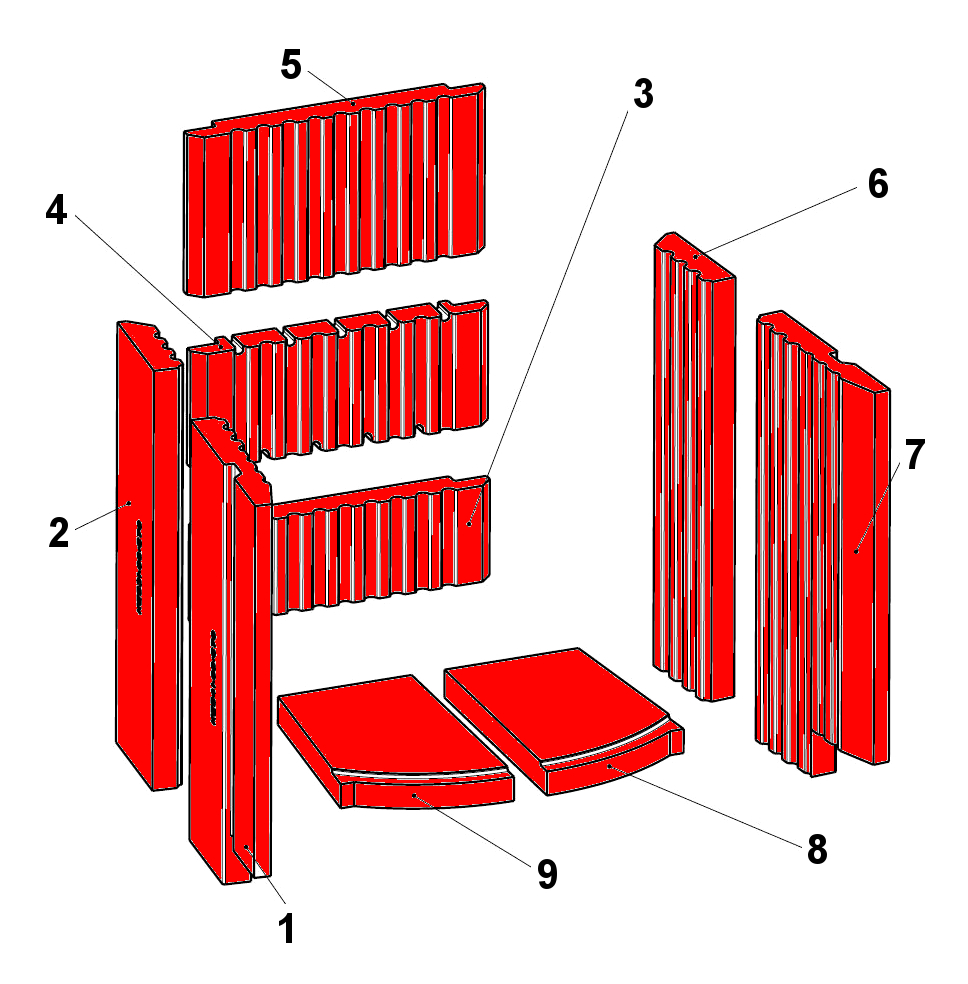

• Position 9 in der Explosionszeichnung

Original Bodenstein rechts B für den Kamineinsatz Leda Madura 101

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 8 in der Explosionszeichnung

Dichtung Set für den Kaminofen Leda Madura 101

• Zum Auftragen des Silikons wird eine Kartuschenpresse benötigt.

• 8-teiliges Set

Leda Madura 101 Dichtung Eckdaten:

• Scheibendichtung
• Hohlkordeldichtung
• Durchmesser 8 mm
• Länge 3 m
• selbstklebend

• Türdichtung
• Kordeldichtung
• Durchmesser 10 mm
• Länge 3 m

• Dichtungshülse (verbindet die Enden der Türdichtung)
• Lieferumfang 1 Stück

• Dichtungsabbinder für die Türdichtung (verhindern das Ausfransen der Dichtschnurenden)
• Lieferumfang 4 Streifen

• Silikon zur Befestigung der Türdichtung
• Lieferumfang 1 Kartusche

Original Feuerraumauskleidung B für den Kamineinsatz Leda Madura 101

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurden diese Feuerraumsteine in Modellen mit flacher Sichtscheibe und dem Baujahr ab 03/2006 verbaut. (Serie II)

• 9-teiliges Set

Leda Madura 101 Feuerraumauskleidung Eckdaten:

• 9 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• die stehenden Steine haben eine gewellte Oberfläche

• Bodenstein links (250/300 x 161/190 x 35 mm), Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (130/255 x 402/461 x 40 mm), Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts vorne (130/255 x 402/461 x 40 mm), Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

Original Umbausatz für Feuerraumauskleidung für den Kaminofen Leda Madura 101

• Für Modelle bis Baujahr 03/2006 mit flacher Sichtscheibe
• Der Hersteller hat die Produktion der Brennraumsteine für Modelle bis Baujahr 03/2006 eingestellt. Es wurde eine Alternative geschaffen. Es können - mit Verwendung des Umbausatzes - die Brennraumsteine der Geräte ab Baujahr 03/2006 verwendet werdet. Beim ersten Umbau auf diese „neuen“ Steine ist es erforderlich, dass einmalig das Umbauset bestellt wird.
• Lieferumfang: Umbausatz und passende Feuerraumauskleidung

• 12-teiliges Set

Leda Madura 101 Umbausatz für Feuerraumauskleidung Eckdaten:

• Umbausatz und passende Feuerraumauskleidung

• Material Schamotte
• Bodenstein links (250/300 x 161/190 x 35 mm), Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (130/255 x 402/461 x40 mm), Seitenstein rechts vorne (130/255 x 402/461 x 40 mm)
• Seitenstein links hinten (145 x 465 x 40 mm), Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm), Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

• Material Guss
• Stehrost (410/385 x 45 x 10 mm)
• Luftkastenabdeckung (444 x 135 x 18 mm)
• Zugumlenkung (398 x 75 mm)

Original Luftkastenabdeckung für den Kaminofen Leda Madura 101

• Zur Befestigung des Stehrostes
• Für Modelle ab Baujahr 03/2006 sowie für Modelle bis 03/2006 in denen der Umrüstsatz verbaut ist

Leda Madura 101 Luftkastenabdeckung Eckdaten:

• Luftabdeckung, Abdeckung Luftkasten
• Maße (B/L/H) 444 mm x 135 mm x 18 mm
• Material Guss

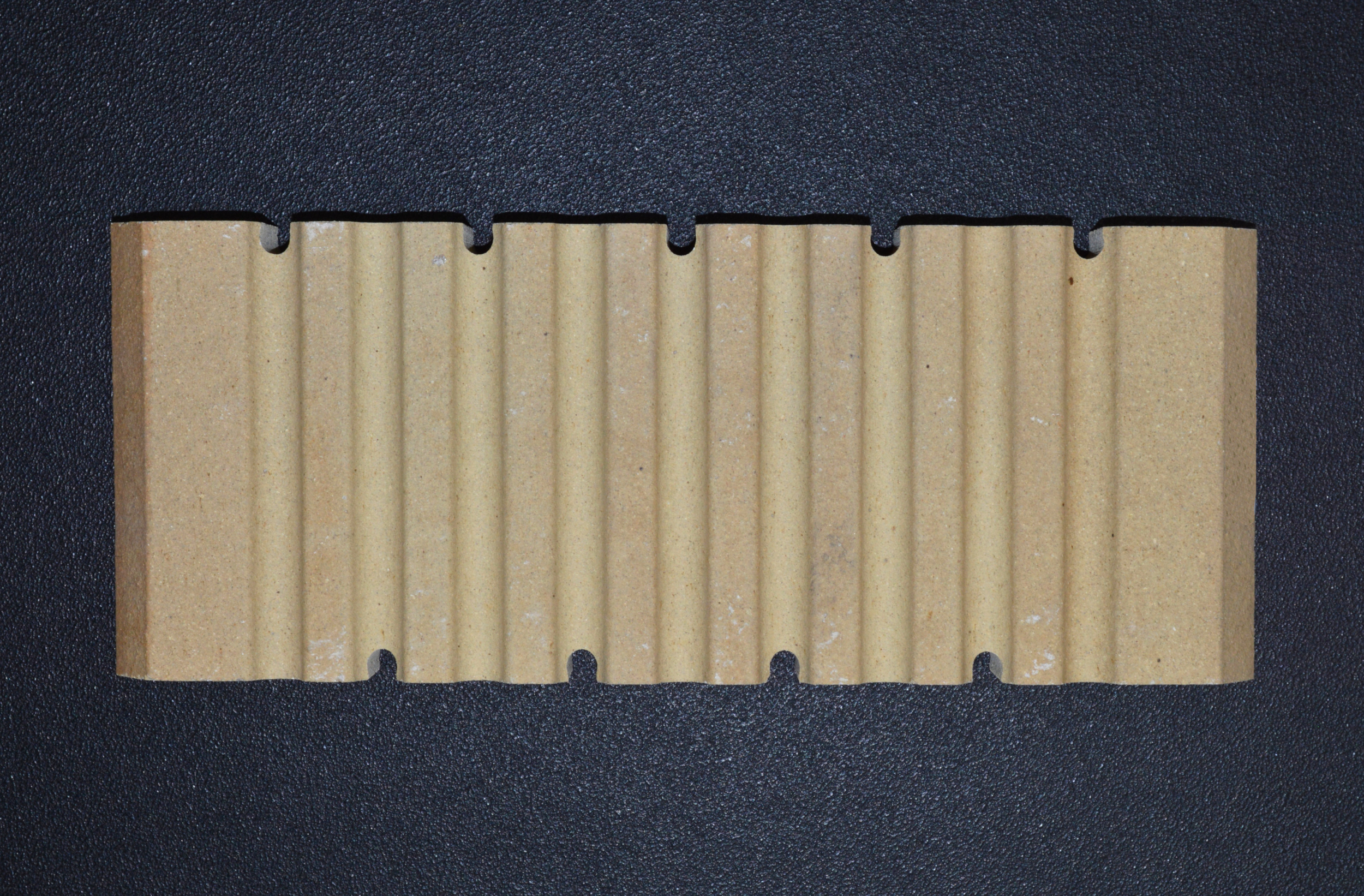

Original Rückwandstein mittig B für den Kaminofen Leda Madura 101

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 145 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche

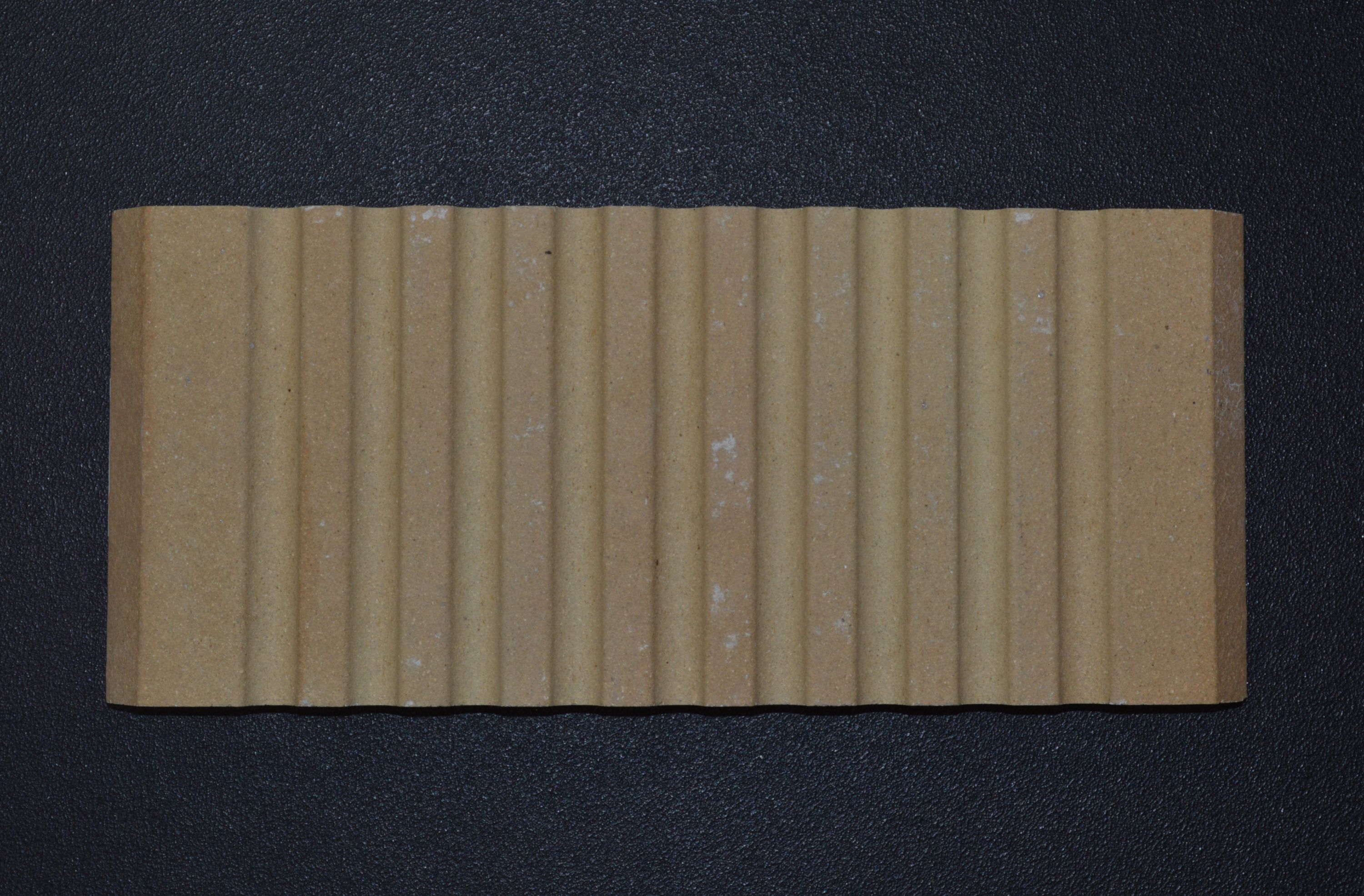

Original Rückwandstein oben B für den Kaminofen Leda Madura 101

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 160 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 5 in der Explosionszeichnung

Original Rückwandstein unten B für den Kaminofen Leda Madura 101

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 100 mm x 25/40 mm
• Material Schamotte
• gewellte Oberfläche

Original Seitenstein links hinten B für den Kamineinsatz Leda Madura 101

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

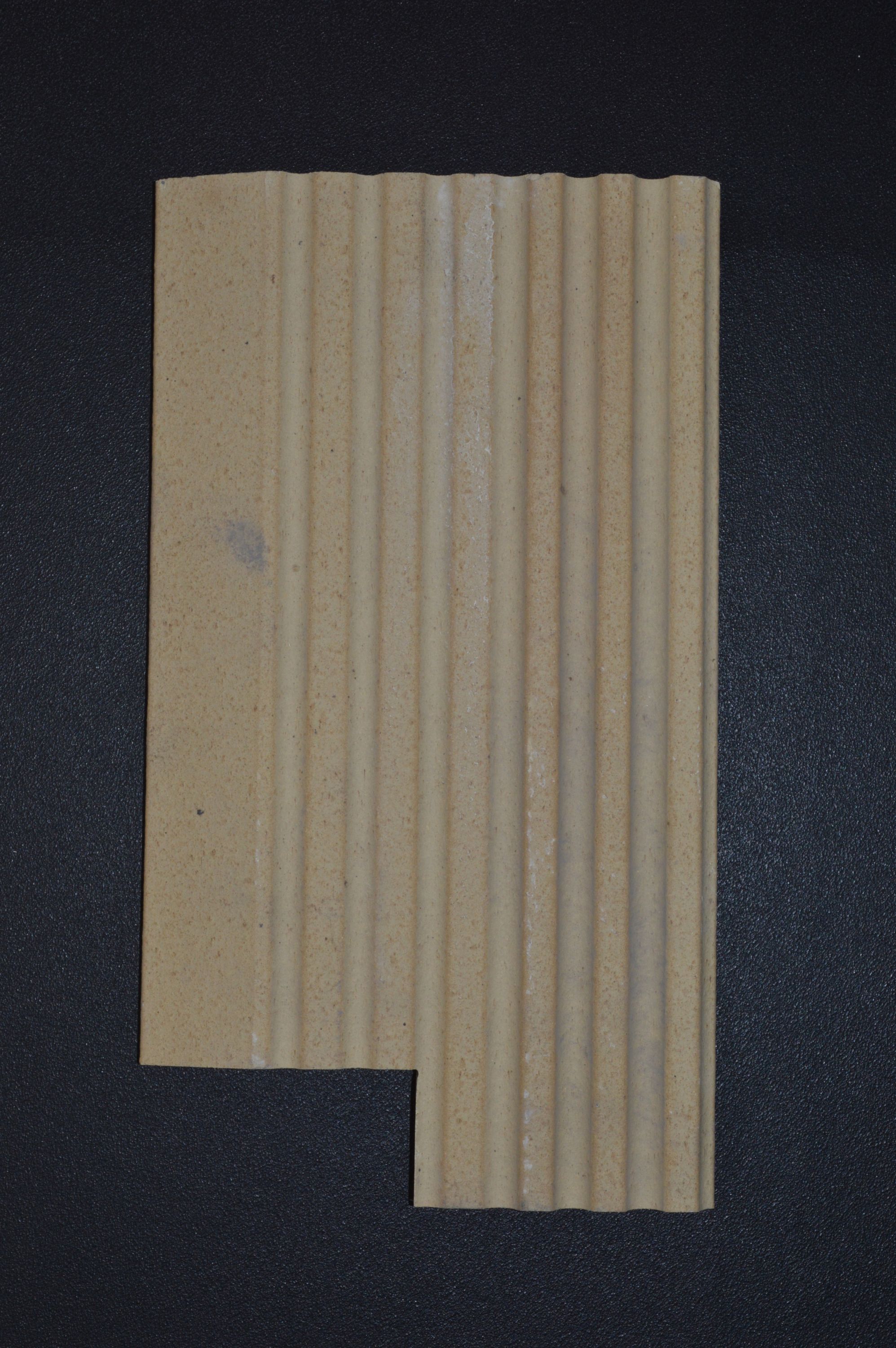

Original Seitenstein links vorne B für den Kamineinsatz Leda Madura 101

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 130/255 mm x 402/461 mm x 40 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

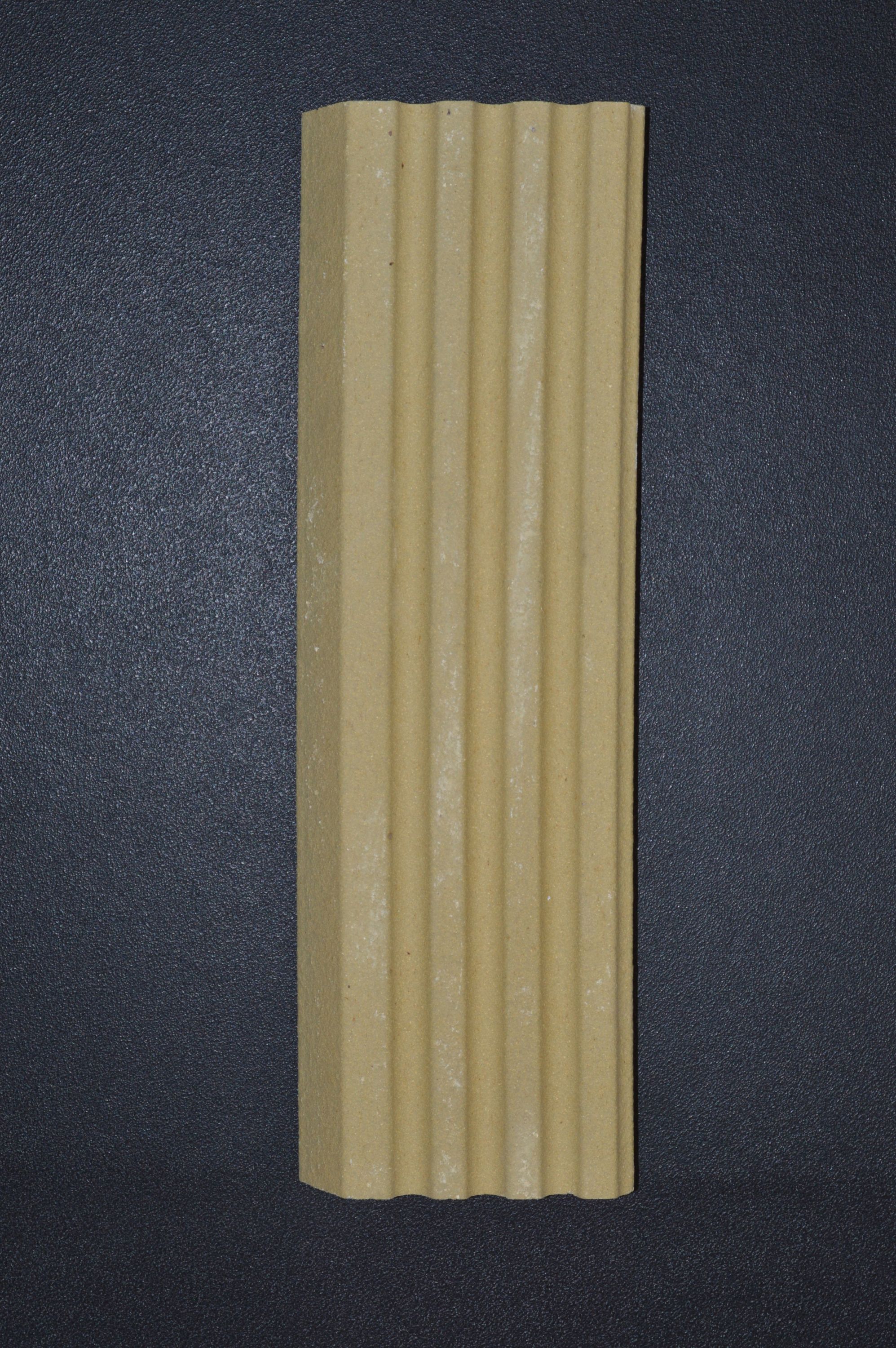

Original Seitenstein rechts hinten B für den Kamineinsatz Leda Madura 101

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein rechts vorne B für den Kamineinsatz Leda Madura 101

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 130/255 mm x 402/461 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 7 in der Explosionszeichnung

Original Sichtscheibe für den Kaminofen Leda Madura 101

Leda Madura 101 Sichtscheibe Eckdaten:

• Türglas, Glas
• Maße (B/L/H) 440 mm x 443 mm x 5 mm
• Material Glas
• Form flach
• hitzebeständig

Original Stehrost für den Kamineinsatz Leda Madura 101

• Erfahrungsgemäß wurde dieser Stehrost in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Stehrost Eckdaten:

• Glutfang, Rostreling
• Maße (B/L/H) 410/385 mm x 45 mm x 10 mm
• Material Guss
• Form flach

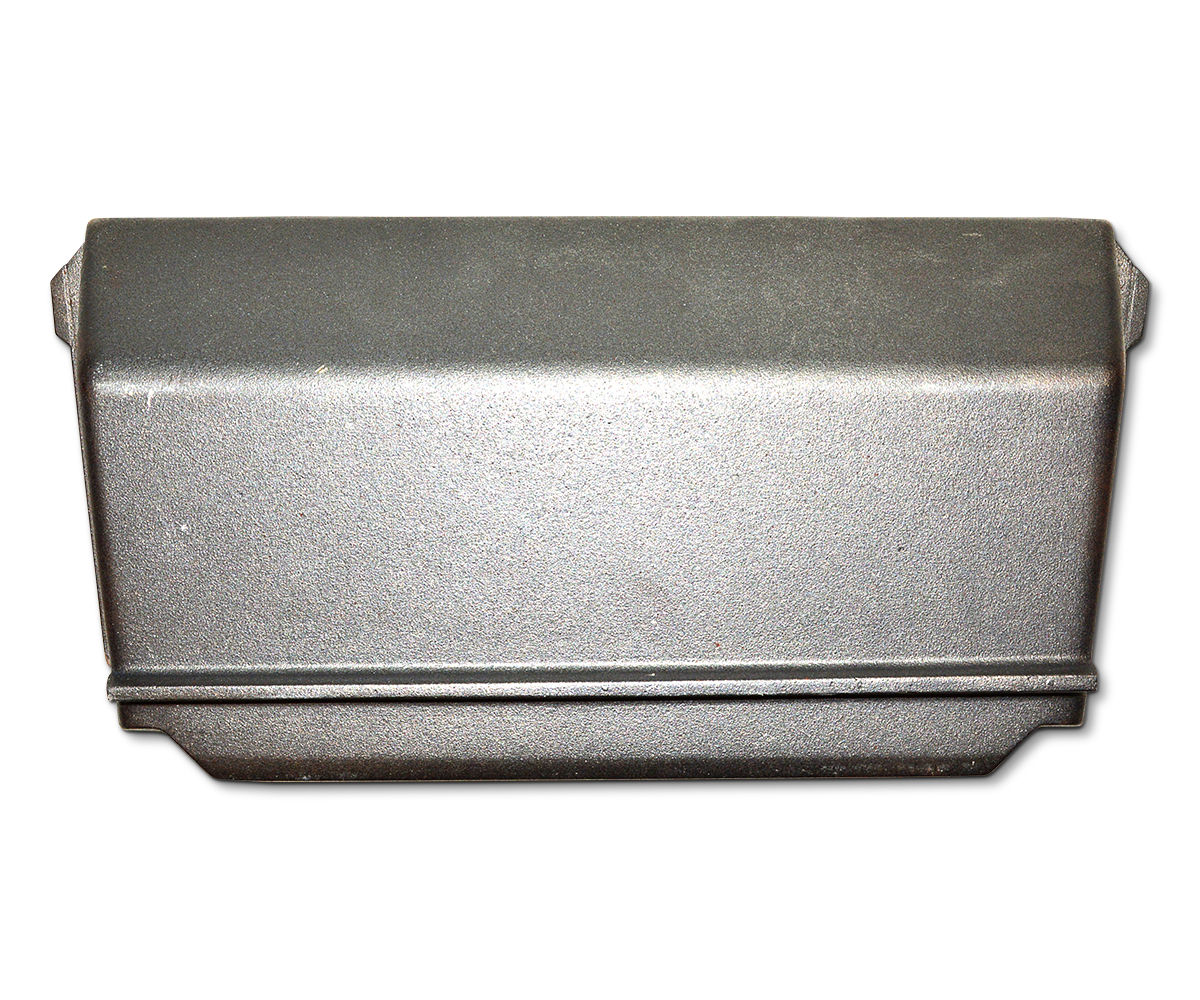

Original Zugumlenkung hinten B für den Kamineinsatz Leda Madura 101

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Zugumlenkung hinten Eckdaten:

• Prallplatte, Umlenkung
• Maße (B/L/H) 315 mm x 220 mm x 28 mm
• Material Guss

Original Zugumlenkung oben B für den Kamineinsatz Leda Madura 101

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Zugumlenkung oben Eckdaten:

• Rauchumlenkung, Flammenschild
• Maße (B/L/H) 325 mm x 182 mm x 45 mm
• Material Guss
• Position 21 in der Explosionszeichnung

Original Zugumlenkung unten A für den Kamineinsatz Leda Madura 101

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen bis Baujahr 03/2006 verbaut. (Serie I)

Leda Madura 101 Zugumlenkung unten Eckdaten:

• Prallplatte, Umlenkung
• Maße (B/L/H) 324/368 mm x 207 mm x 41/120 mm
• Material Guss
• Position 19 in der Explosionszeichnung

Original Zugumlenkung unten B für den Kamineinsatz Leda Madura 101

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Zugumlenkung unten Eckdaten:

• Prallplatte, Rauchumlenkung
• Maße (B/L) 398 mm x 75 mm
• Material Guss

Original Zugumlenkung vorne B für den Kamineinsatz Leda Madura 101

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Madura 101 Zugumlenkung vorne Eckdaten:

• Rauchgasumlenkung, Rauchumlenkung
• Maße (B/L/H) 324/368 mm x 207 mm x 41/120 mm
• Material Guss
• Position 19 in der Explosionszeichnung
