Ersatzteile für Leda Karat 511 Kaminofen

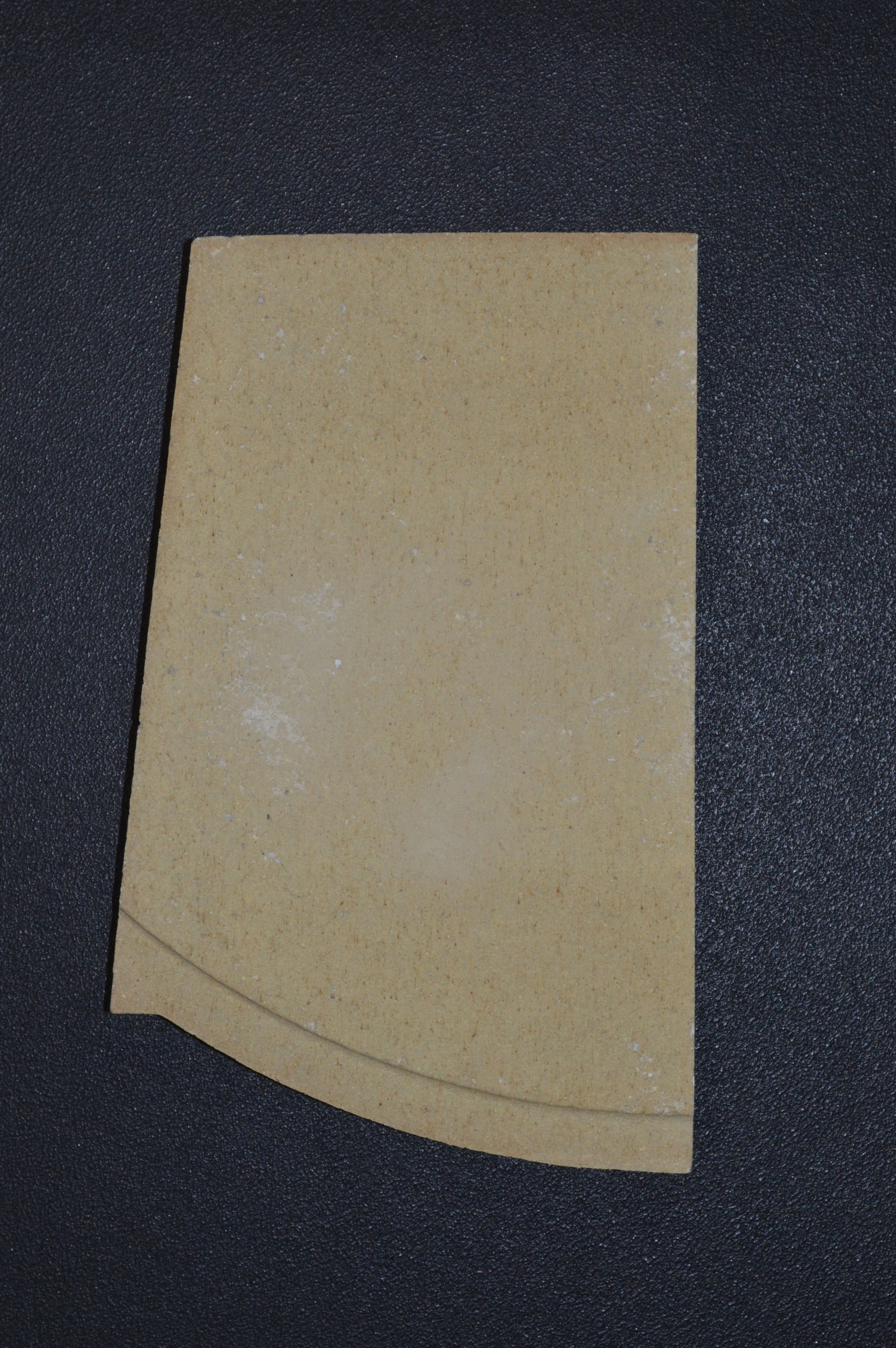

Original Bodenstein links B für den Kamineinsatz Leda Karat 511 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

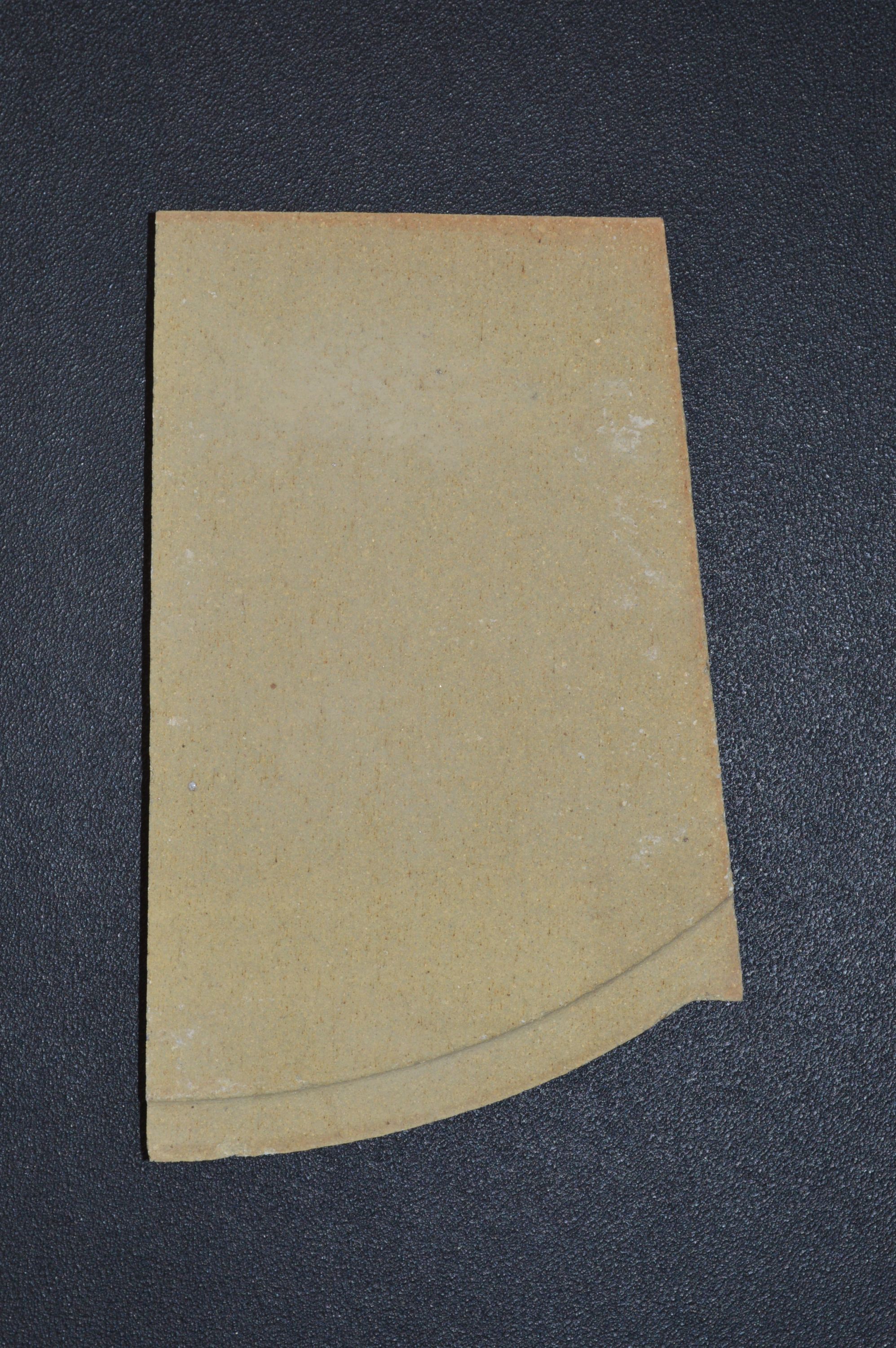

Original Bodenstein rechts B für den Kamineinsatz Leda Karat 511 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 8 in der Explosionszeichnung

Original Feuerraumauskleidung B für den Kamineinsatz Leda Karat 511 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurden diese Feuerraumsteine in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

• 9-teiliges Set

Leda Karat 511 D Feuerraumauskleidung Eckdaten:

• 9- Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• gewellte Oberfläche bei den stehenden Steinen

• Bodenstein links (250/300 x 161/190 x 35 mm)
• Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (464 x 134 x 39 mm)
• Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts vorne
• Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

Original Rückwandstein mittig B für den Kamineinsatz Leda Karat 511 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 145 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche

Original Rückwandstein oben B für den Kamineinsatz Leda Karat 511 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 370 mm x 160 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 5 in der Explosionszeichnung

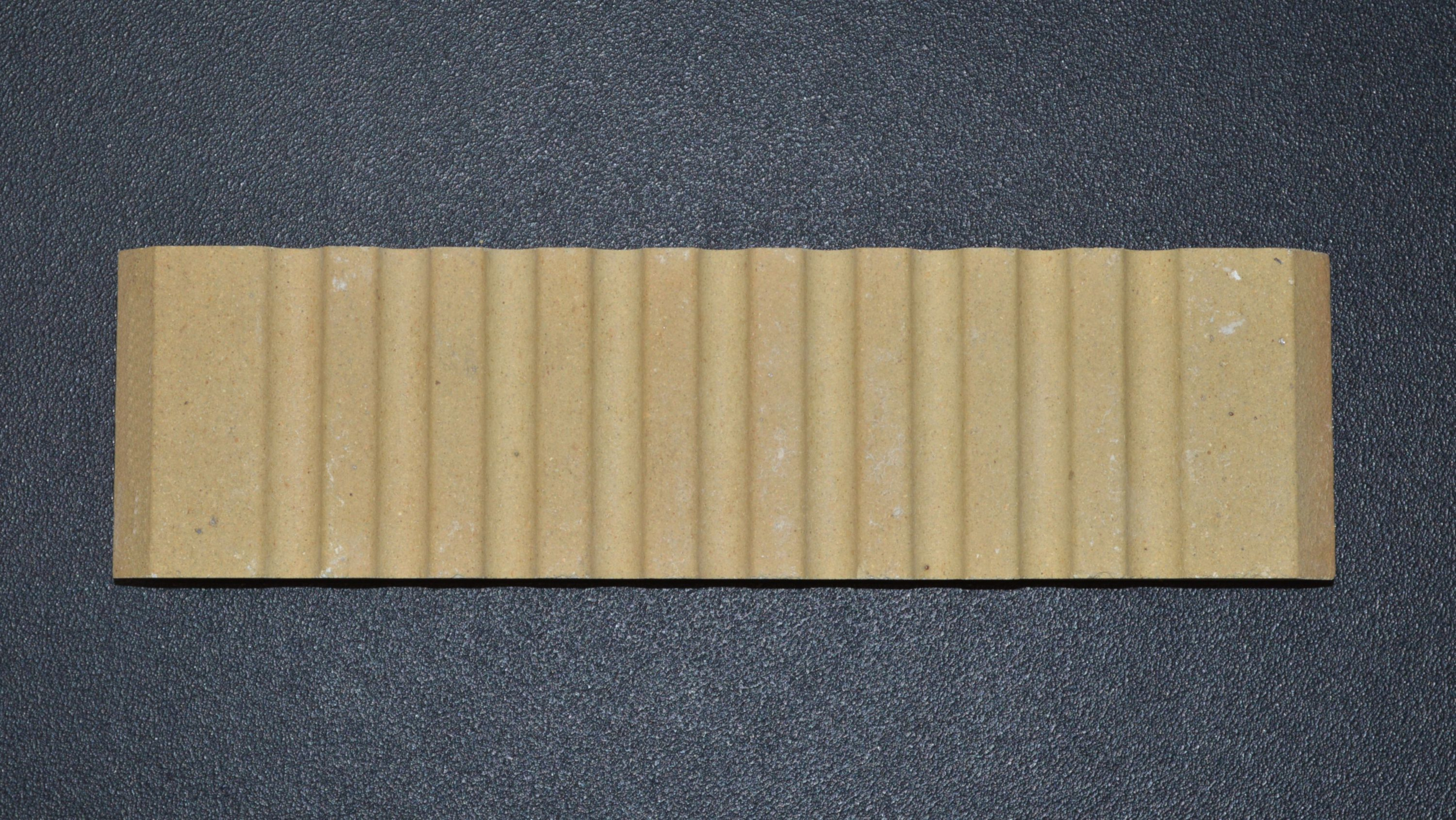

Original Rückwandstein unten B für den Kamineinsatz Leda Karat 511 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 100 mm x 25/40 mm
• Material Schamotte
• gewellte Oberfläche

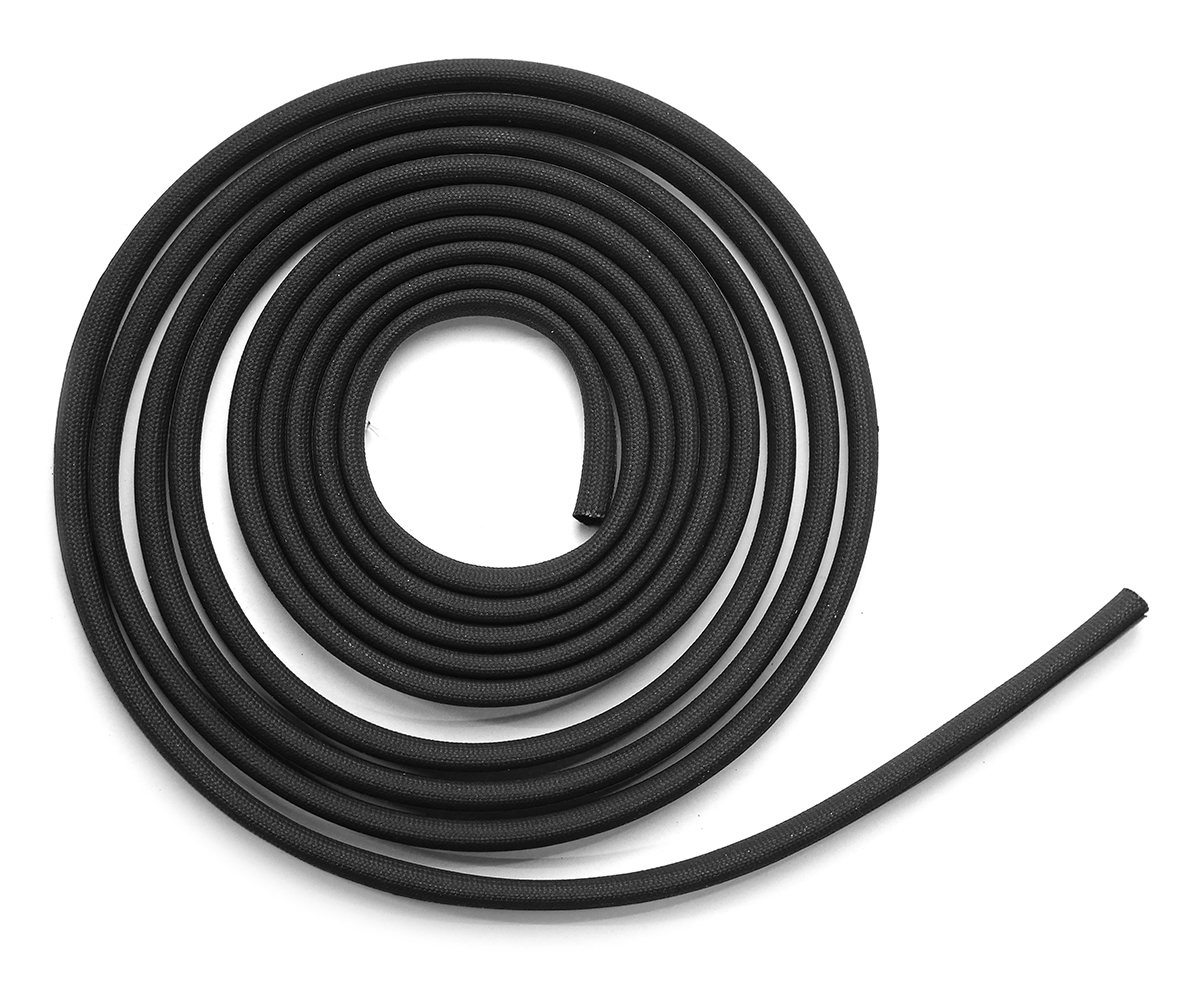

Scheibendichtung für den Kamineinsatz Leda Karat 511 D

Leda Karat 511 D Scheibendichtung Eckdaten:

• Glasdichtung, Glasband
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 8 mm
• selbstklebend

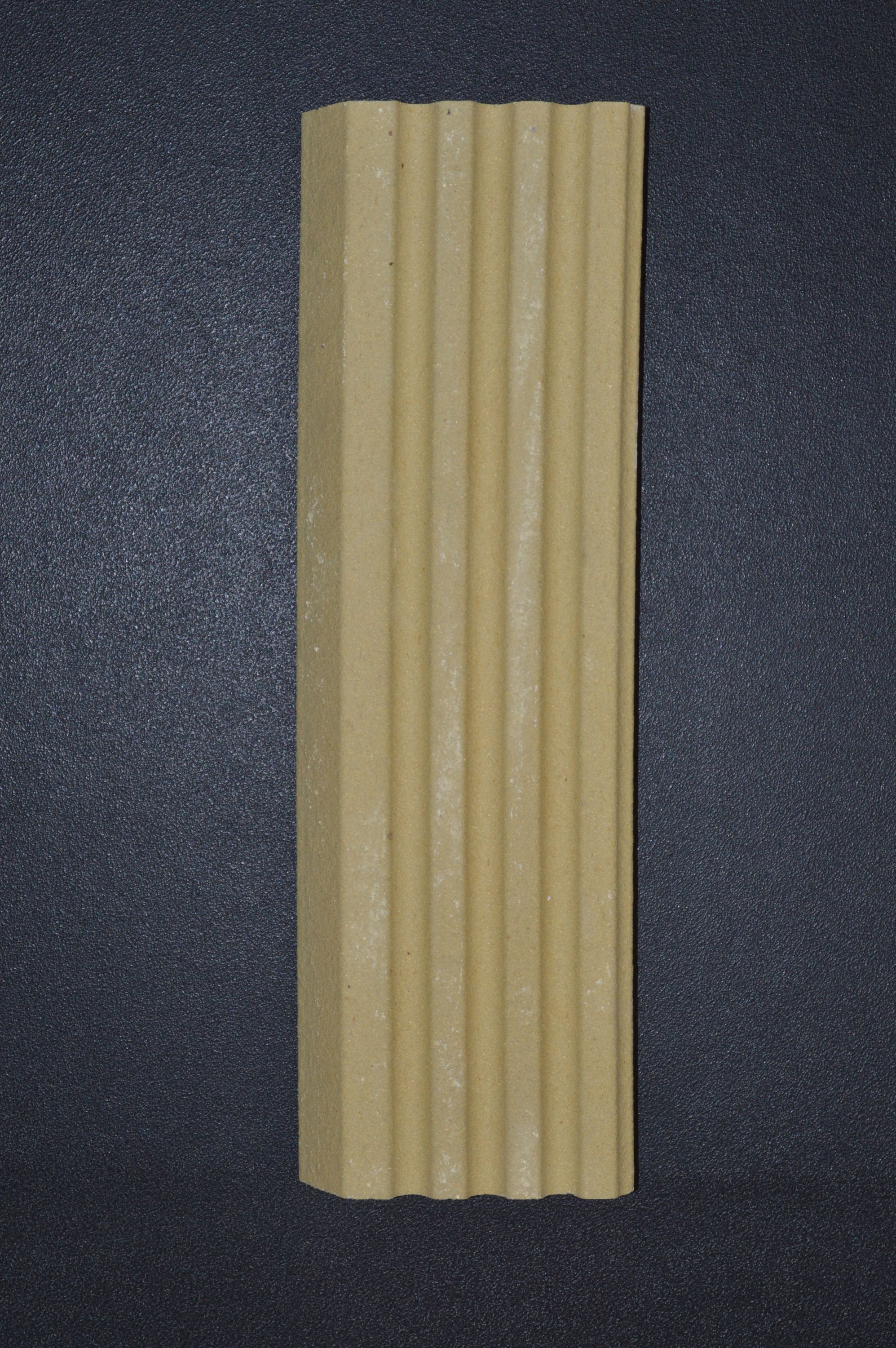

Original Seitenstein links hinten B für den Kamineinsatz Leda Karat 511 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

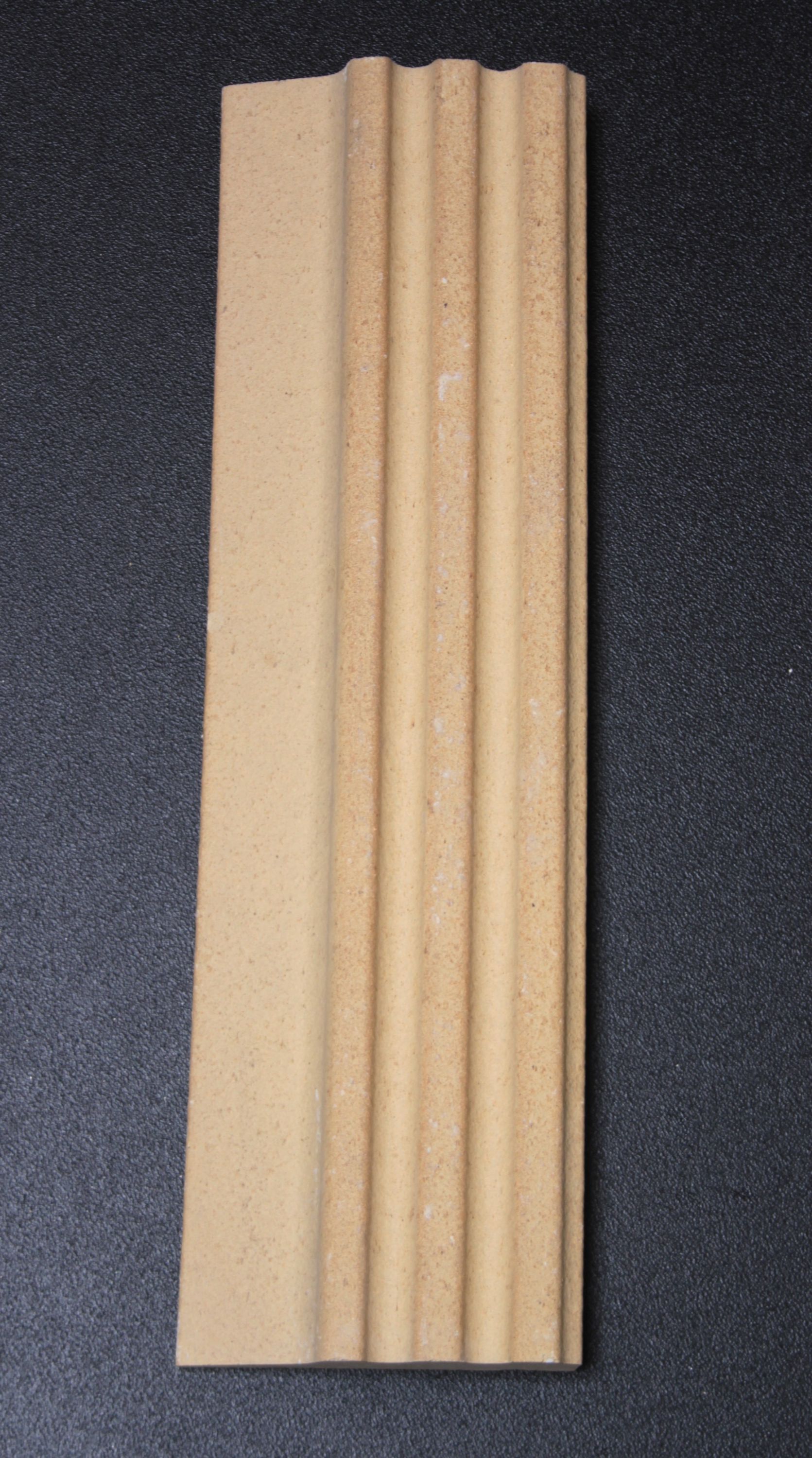

Original Seitenstein links vorne B für den Kamineinsatz Leda Karat 511 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 464 mm x 39 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

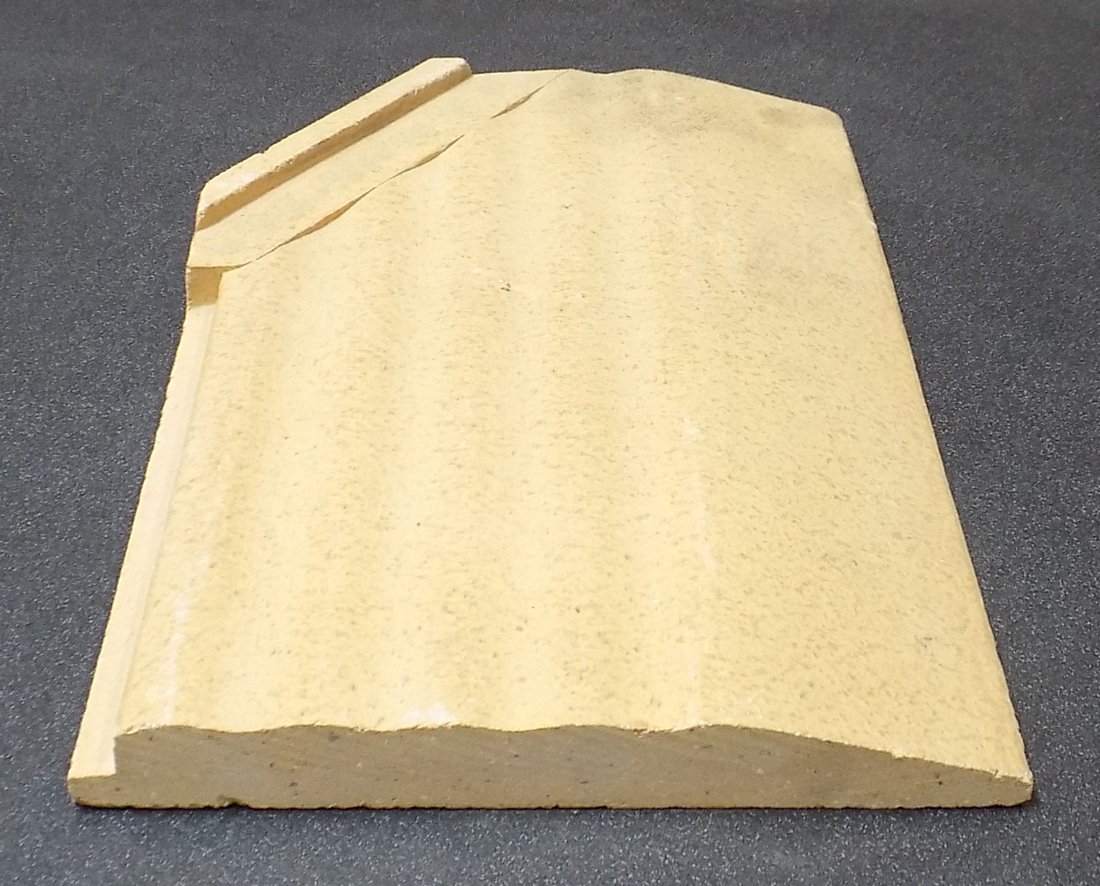

Original Seitenstein rechts A für den Kamineinsatz Leda Karat 511 D

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 511 D Seitenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 265/280 mm x 3107435 mm x 35 mm
• Material Schamotte
• Position 4 in der Explosionszeichnung

Original Seitenstein rechts hinten B für den Kamineinsatz Leda Karat 511 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein rechts vorne B für den Kamineinsatz Leda Karat 511 D

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 464 mm x 39 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

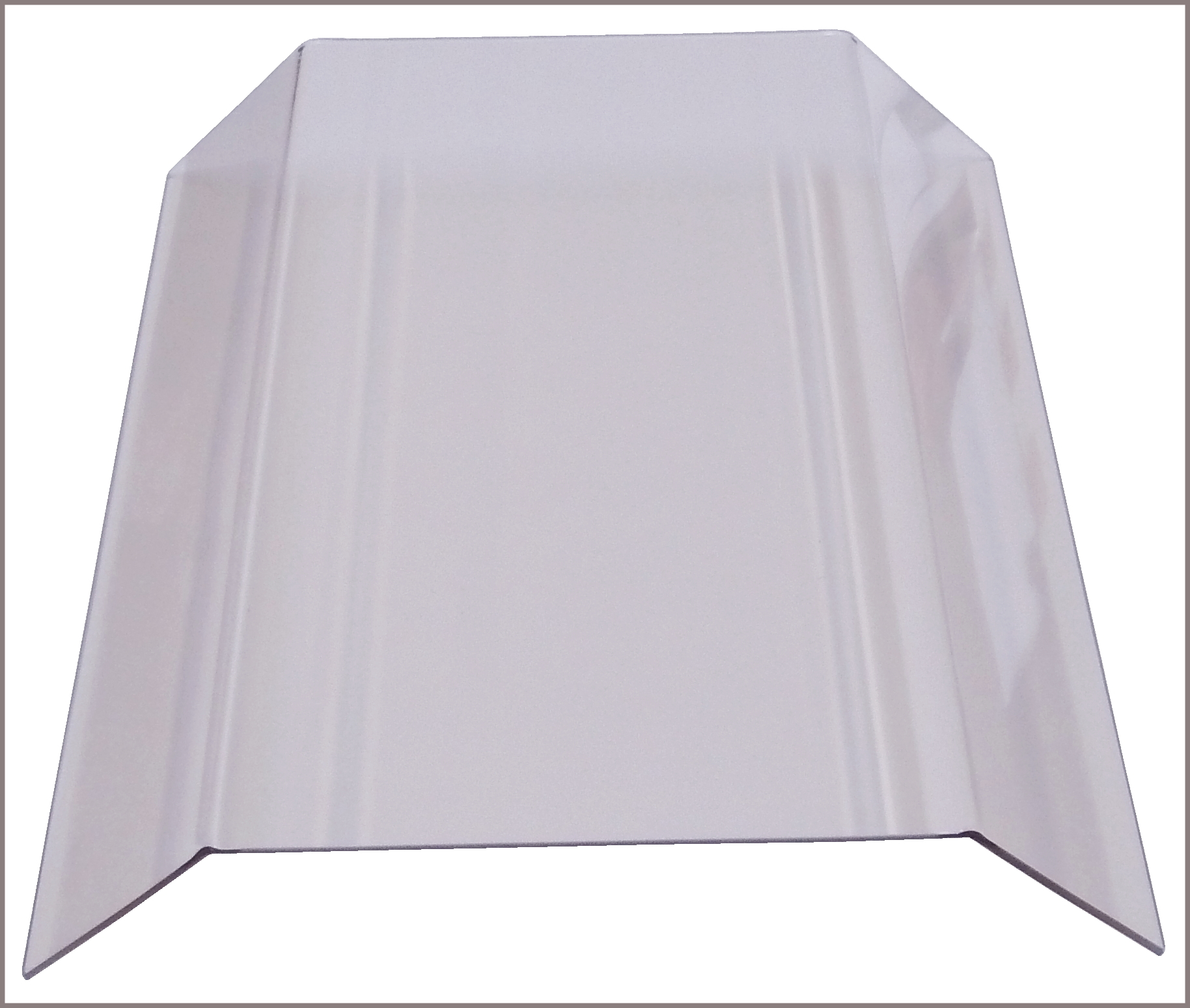

Original Sichtscheibe für den Kaminofen Leda Karat 511 D

Leda Karat 511 D Sichtscheibe Eckdaten:

• Türglas, Schauglas
• Maße (B/L) 151,5/284/151,5 mm x 443 mm
• Material Glas
• Form prismatisch
• hitzebeständig

Original Stehrost für den Kamineinsatz Leda Karat 511 D

• Erfahrungsgemäß wurde dieser Stehrost in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Stehrost Eckdaten:

• Glutfang, Aschefang
• Maße (B/L/H) 415 mm x 45 mm x 15 mm
• Material Guss
• Position 12 in der Explosionszeichnung

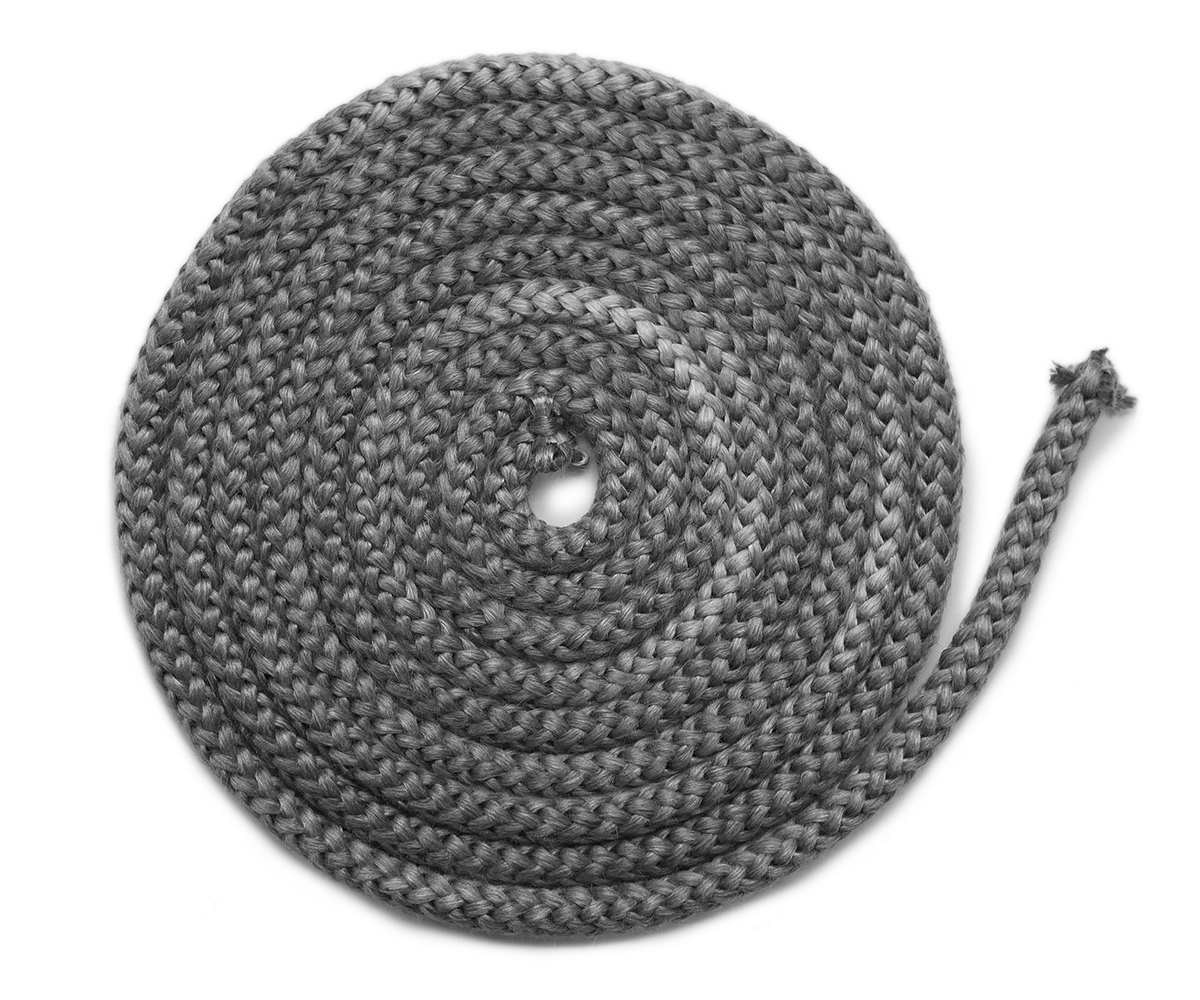

Türdichtung für den Kamineinsatz Leda Karat 511 D

• Für die Montage dieser Kordeldichtung wird ein Kleber benötigt.
• Wir bieten zusätzliche Dichtungsabbinder, die das Ausfransen der Enden verhindern.
• Auch erhalten Sie bei uns eine Dichtungshülse, um die Dichtschnurenden optimal zu verbinden.

Leda Karat 511 D Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 10 mm

Original Umbausatz für den Kaminofen Leda Karat 511 D

• Für Modelle bis Baujahr 02/2006
• Der Hersteller hat die Produktion der Brennraumsteine für Modelle bis Baujahr 02/2006 eingestellt. Es wurde eine Alternative geschaffen. Es können - mit Verwendung des Umbausatzes - die Brennraumsteine der Geräte ab Baujahr 03/2006 verwendet werdet. Beim ersten Umbau auf diese „neuen“ Steine ist es erforderlich, dass einmalig das Umbauset bestellt wird.
• Lieferumfang: Umbausatz und passende Feuerraumauskleidung

• 12-teiliges Set

Leda Karat 511 D Umbausatz Eckdaten:

• Material Schamotte
• Umbausatz, Feuerraumauskleidung, Brennraumsteine

• Bodenstein links (250/300 x 161/190 x 35 mm)
• Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (464 x 134 x 39 mm)
• Seitenstein rechts vorne (464 x 134 x 39 mm)
• Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

• Material Guss
• Stehrost
• Luftkastenabdeckung
• Zugumlenkung (398 x 75 mm)

• Die Abbildung zeigt nur die Brennraumsteine, die Guss-Ersatzteile sind nicht abgebildet

Original Halterung für Zugumlenkung für den Kamineinsatz Leda Karat 511 D

• Erfahrungsgemäß wurde diese Halterung in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 511 D Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 334/362 mm x 48 mm x 12 mm
• Material Metall

Original Zugumlenkung hinten B für den Kamineinsatz Leda Karat 511 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Zugumlenkung hinten Eckdaten:

• Rauchumlenkung, Umlenkung
• Maße (B/L/H) 315 mm x 220 mm x 28 mm
• Material Guss

Original Zugumlenkung oben B für den Kamineinsatz Leda Karat 511 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Zugumlenkung oben Eckdaten:

• Rauchumlenkung, Flammenschild
• Maße (B/L/H) 325 mm x 182 mm x 45 mm
• Material Guss
• Position 21 in der Explosionszeichnung

Original Zugumlenkung unten A für den Kamineinsatz Leda Karat 511 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen bis Baujahr 03/2006 verbaut. (Serie I)

Leda Karat 511 D Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Maße (B/L/H) 324/368 mm x 207 mm x 41/120 mm
• Material Guss
• Position 19 in der Explosionszeichnung

Original Zugumlenkung unten B für den Kamineinsatz Leda Karat 511 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Zugumlenkung unten Eckdaten:

• Rauchumlenkung, Flammenschild
• Maße (B/L) 398 mm x 75 mm
• Material Guss

Original Zugumlenkung vorne B für den Kamineinsatz Leda Karat 511 D

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 D Zugumlenkung vorne Eckdaten:

• Prallplatte, Rauchumlenkung
• Maße (B/L/H) 324/368 mm x 207 mm x 41/120 mm
• Material Guss
• Position 19 in der Explosionszeichnung

Original Bodenstein links B für den Kamineinsatz Leda Karat 511 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 N Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

Original Bodenstein rechts B für den Kamineinsatz Leda Karat 511 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 N Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 8 in der Explosionszeichnung

Original Feuerraumauskleidung B für den Kamineinsatz Leda Karat 511 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurden diese Feuerraumsteine in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

• 9-teiliges Set

Leda Karat 511 N Feuerraumauskleidung Eckdaten:

• 9- Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• gewellte Oberfläche bei den stehenden Steinen

• Bodenstein links (250/300 x 161/190 x 35 mm)
• Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (464 x 134 x 39 mm)
• Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts vorne
• Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

Original Rückwandstein mittig B für den Kamineinsatz Leda Karat 511 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 N Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 145 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche

Original Rückwandstein oben B für den Kamineinsatz Leda Karat 511 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 N Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 370 mm x 160 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 5 in der Explosionszeichnung

Original Rückwandstein unten B für den Kamineinsatz Leda Karat 511 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 N Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 100 mm x 25/40 mm
• Material Schamotte
• gewellte Oberfläche

Scheibendichtung für den Kamineinsatz Leda Karat 511 N

Leda Karat 511 N Scheibendichtung Eckdaten:

• Dichtschnur, Glasband
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 8 mm
• selbstklebend

Original Seitenstein links hinten B für den Kamineinsatz Leda Karat 511 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 N Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein links vorne B für den Kamineinsatz Leda Karat 511 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 N Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 464 mm x 39 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Seitenstein rechts A für den Kamineinsatz Leda Karat 511 N

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 511 N Seitenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 265/280 mm x 3107435 mm x 35 mm
• Material Schamotte
• Position 4 in der Explosionszeichnung

Original Seitenstein rechts hinten B für den Kamineinsatz Leda Karat 511 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 N Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein rechts vorne B für den Kamineinsatz Leda Karat 511 N

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 N Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 464 mm x 39 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Sichtscheibe für den Kamineinsatz Leda Karat 511 N

Leda Karat 511 N Sichtscheibe Eckdaten:

• Glasscheibe, Glaskeramik
• Maße (B/L) 151,5/284/151,5 mm x 443 mm
• Material Glas
• Form prismatisch
• hitzebeständig

Türdichtung für den Kamineinsatz Leda Karat 511 N

• Für die Montage dieser Kordeldichtung wird ein Kleber benötigt.
• Wir bieten zusätzliche Dichtungsabbinder, die das Ausfransen der Enden verhindern.
• Auch erhalten Sie bei uns eine Dichtungshülse, um die Dichtschnurenden optimal zu verbinden.

Leda Karat 511 N Türdichtung Eckdaten:

• Türband, Dichtschnur
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 10 mm

Original Umbausatz für den Kaminofen Leda Karat 511 N

• Für Modelle bis Baujahr 02/2006
• Der Hersteller hat die Produktion der Brennraumsteine für Modelle bis Baujahr 02/2006 eingestellt. Es wurde eine Alternative geschaffen. Es können - mit Verwendung des Umbausatzes - die Brennraumsteine der Geräte ab Baujahr 03/2006 verwendet werdet. Beim ersten Umbau auf diese „neuen“ Steine ist es erforderlich, dass einmalig das Umbauset bestellt wird.
• Lieferumfang: Umbausatz und passende Feuerraumauskleidung

• 12-teiliges Set

Leda Karat 511 N Umbausatz Eckdaten:

• Material Schamotte
• Umbausatz, Feuerraumauskleidung, Brennraumsteine

• Bodenstein links (250/300 x 161/190 x 35 mm)
• Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (464 x 134 x 39 mm)
• Seitenstein rechts vorne (464 x 134 x 39 mm)
• Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

• Material Guss
• Stehrost
• Luftkastenabdeckung
• Zugumlenkung (398 x 75 mm)

• Die Abbildung zeigt nur die Brennraumsteine, die Guss-Ersatzteile sind nicht abgebildet

Original Zugumlenkung unten B für den Kamineinsatz Leda Karat 511 N

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 N Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Maße (B/L) 398 mm x 75 mm
• Material Guss

Original Halterung für Zugumlenkung für den Kamineinsatz Leda Karat 511 N

• Erfahrungsgemäß wurde diese Halterung in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 511 N Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter

Original Bodenstein links B für den Kamineinsatz Leda Karat 511 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 W Bodenstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

Original Bodenstein rechts B für den Kamineinsatz Leda Karat 511 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 W Bodenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 161/190 mm x 250/300 mm x 35 mm
• Material Schamotte
• Position 8 in der Explosionszeichnung

Original Feuerraumauskleidung B für den Kamineinsatz Leda Karat 511 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurden diese Feuerraumsteine in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

• 9-teiliges Set

Leda Karat 511 W Feuerraumauskleidung Eckdaten:

• 9- Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• gewellte Oberfläche bei den stehenden Steinen

• Bodenstein links (250/300 x 161/190 x 35 mm)
• Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (464 x 134 x 39 mm)
• Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts vorne
• Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

Original Rückwandstein mittig B für den Kamineinsatz Leda Karat 511 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 W Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 145 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche

Original Rückwandstein oben B für den Kamineinsatz Leda Karat 511 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 W Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 370 mm x 160 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 5 in der Explosionszeichnung

Original Rückwandstein unten B für den Kamineinsatz Leda Karat 511 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 W Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 370 mm x 100 mm x 25/40 mm
• Material Schamotte
• gewellte Oberfläche

Scheibendichtung für den Kamineinsatz Leda Karat 511 W

Leda Karat 511 W Scheibendichtung Eckdaten:

• Glasdichtung, Dichtschnur
• Hohlkordeldichtung
• Länge 3,00 m
• Durchmesser 8 mm
• selbstklebend

Original Seitenstein links hinten B für den Kamineinsatz Leda Karat 511 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 W Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein links vorne B für den Kamineinsatz Leda Karat 511 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 W Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 464 mm x 39 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Seitenstein rechts A für den Kamineinsatz Leda Karat 511 W

• Der Hersteller hat die Produktion dieses Artikels eingestellt. Sofern wir über einen Restbestand verfügen, ist dieses Ersatzteil bei uns erhältlich

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 511 W Seitenstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 265/280 mm x 3107435 mm x 35 mm
• Material Schamotte
• Position 4 in der Explosionszeichnung

Original Seitenstein rechts hinten B für den Kamineinsatz Leda Karat 511 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 W Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 145 mm x 465 mm x 40 mm
• Material Schamotte
• gewellte Oberfläche
• Position 2 in der Explosionszeichnung

Original Seitenstein rechts vorne B für den Kamineinsatz Leda Karat 511 W

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich am Baujahr oder den Maßen der Brennraumsteine.
• Erfahrungsgemäß wurde dieser Feuerraumstein in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 W Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 134 mm x 464 mm x 39 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Sichtscheibe für den Kamineinsatz Leda Karat 511 W

Leda Karat 511 W Sichtscheibe Eckdaten:

• Türglas, Scheibe
• Maße (B/L) 151,5/284/151,5 mm x 443 mm
• Material Glas
• Form prismatisch
• hitzebeständig

Türdichtung für den Kamineinsatz Leda Karat 511 W

• Für die Montage dieser Kordeldichtung wird ein Kleber benötigt.
• Wir bieten zusätzliche Dichtungsabbinder, die das Ausfransen der Enden verhindern.
• Auch erhalten Sie bei uns eine Dichtungshülse, um die Dichtschnurenden optimal zu verbinden.

Leda Karat 511 W Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 10 mm

Original Umbausatz für den Kaminofen Leda Karat 511 W

• Für Modelle bis Baujahr 02/2006
• Der Hersteller hat die Produktion der Brennraumsteine für Modelle bis Baujahr 02/2006 eingestellt. Es wurde eine Alternative geschaffen. Es können - mit Verwendung des Umbausatzes - die Brennraumsteine der Geräte ab Baujahr 03/2006 verwendet werdet. Beim ersten Umbau auf diese „neuen“ Steine ist es erforderlich, dass einmalig das Umbauset bestellt wird.
• Lieferumfang: Umbausatz und passende Feuerraumauskleidung

• 12-teiliges Set

Leda Karat 511 W Umbausatz Eckdaten:

• Material Schamotte
• Umbausatz, Feuerraumauskleidung, Brennraumsteine

• Bodenstein links (250/300 x 161/190 x 35 mm)
• Bodenstein rechts (250/300 x 161/190 x 35 mm)
• Seitenstein links vorne (464 x 134 x 39 mm)
• Seitenstein rechts vorne (464 x 134 x 39 mm)
• Seitenstein links hinten (145 x 465 x 40 mm)
• Seitenstein rechts hinten (145 x 465 x 40 mm)
• Rückwandstein unten (100 x 370 x 25/40 mm)
• Rückwandstein mittig (370 x 145 x 40 mm)
• Rückwandstein oben (370 x 160 x 40 mm)

• Material Guss
• Stehrost
• Luftkastenabdeckung
• Zugumlenkung (398 x 75 mm)

• Die Abbildung zeigt nur die Brennraumsteine, die Guss-Ersatzteile sind nicht abgebildet

Original Zugumlenkung B für den Kamineinsatz Leda Karat 511 W

• Erfahrungsgemäß wurde diese Rauchumlenkplatte in Modellen ab Baujahr 03/2006 verbaut. (Serie II)

Leda Karat 511 W Zugumlenkung Eckdaten:

• Umlenkung, Flammenschild
• Maße (B/L) 398 mm x 75 mm
• Material Guss

Original Halterung für Zugumlenkung für den Kamineinsatz Leda Karat 511 W

• Erfahrungsgemäß wurde diese Halterung in Modellen bis Baujahr 02/2006 verbaut. (Serie I)

Leda Karat 511 W Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
