Ersatzteile für Leda Juwel Kaminofen

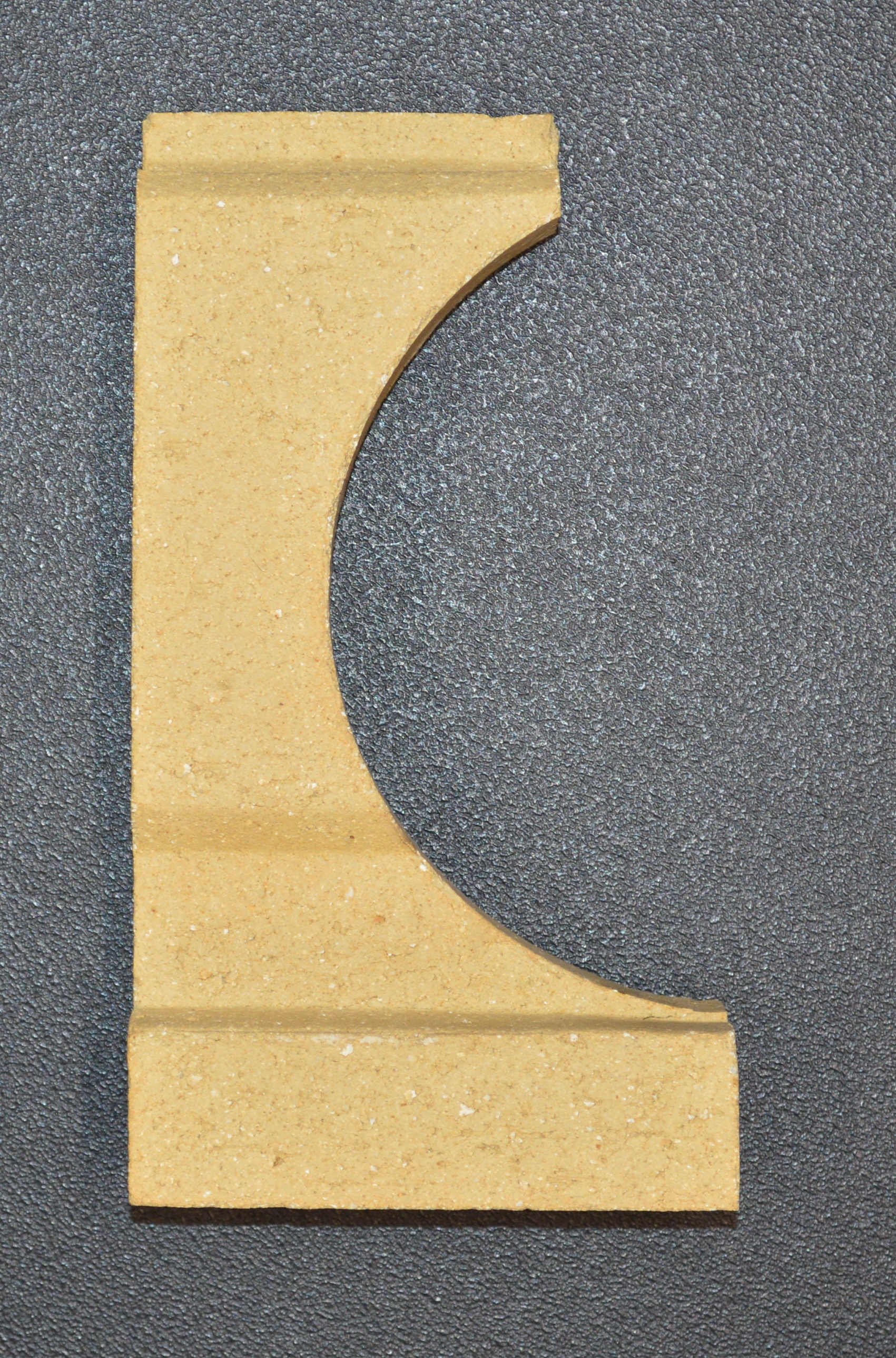

Original Abschirmung links für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Abschirmung links Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 85/123 mm x 223 mm x 42 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

Original Abschirmung rechts für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Abschirmung rechts Eckdaten:

• Isolierstein, Schutzstein
• Schamottstein
• Maße (B/L/H) 85/123 mm x 223 mm x 42 mm
• Material Schamotte
• Position 9 in der Explosionszeichnung

Original Bodenstein für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Bodenstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 230 mm x 327 mm x 35 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

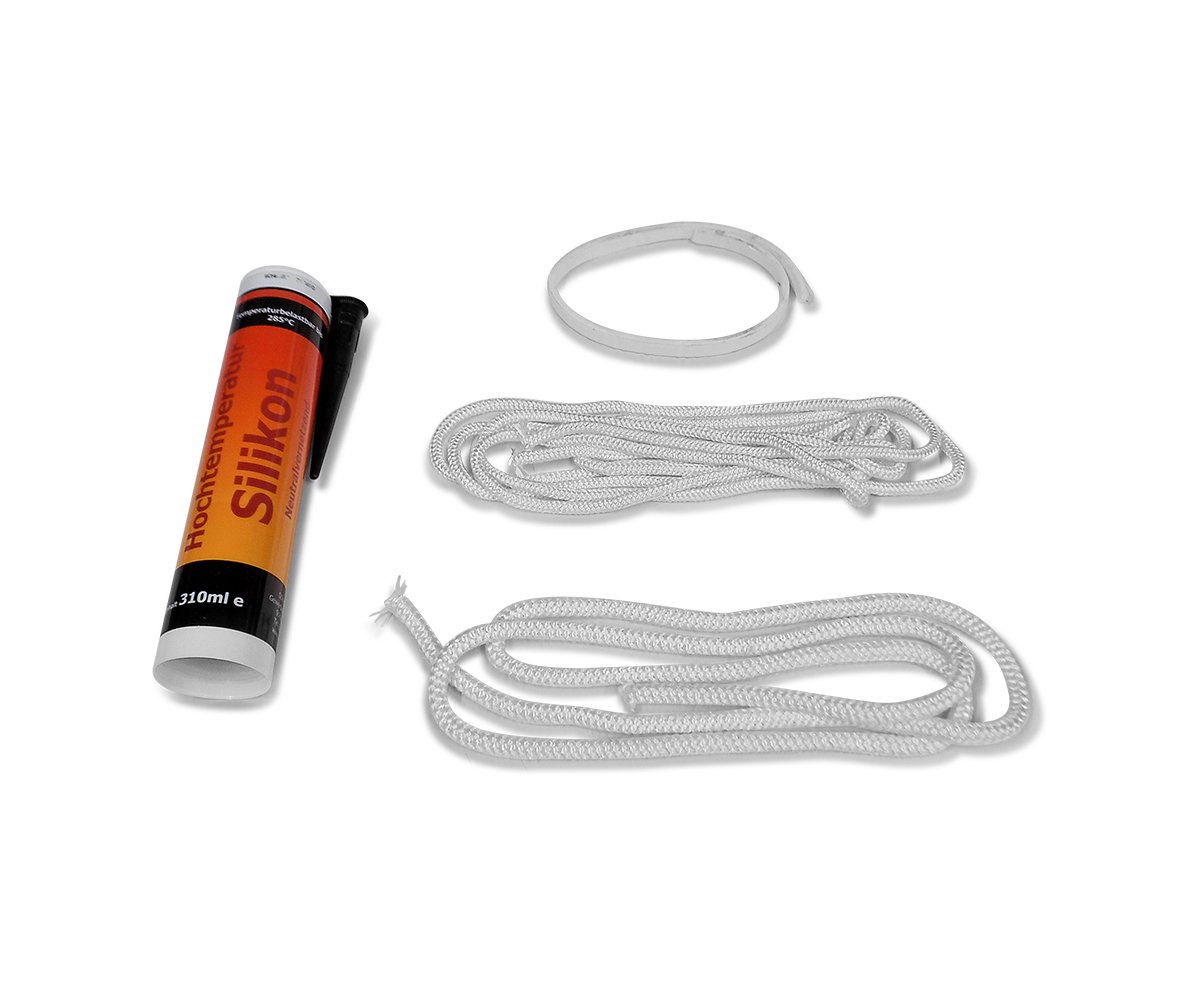

Original Dichtung Set für den Heizeinsatz Leda Juwel H1

• Zum Auftragen des Silikons wird eine Kartuschenpresse benötigt.
• In diesem Set sind Türdichtung, Scheibendichtung und Silikon enthalten.

• 4-teiliges Set

Leda Juwel H1 Dichtung Eckdaten:

• Flachdichtung
• Maße 10 x 4 mm
• selbstklebend

• Kordeldichtung
• Durchmesser 6 mm
• Länge 2,9 m

• Kordeldichtung
• Durchmesser 8 mm
• Länge 1,5 m

• Silikon
• Lieferumfang 1 Kartusche

Original Bodenstein für den Heizeinsatz Leda Juwel H1 E

Leda Juwel H1 E Bodenstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 230 mm x 327 mm x 35 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

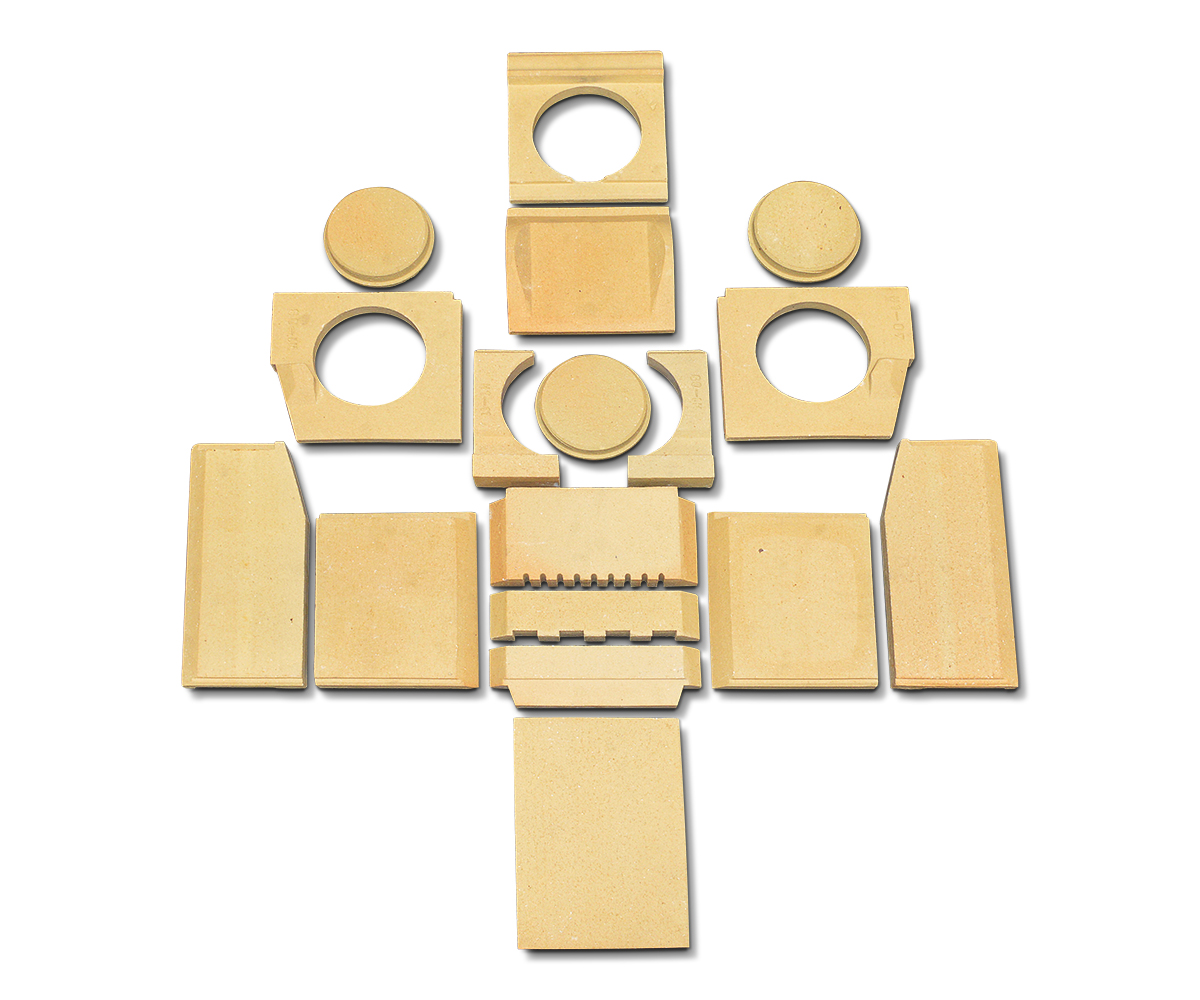

Original Feuerraumauskleidung für den Kamineinsatz Leda Juwel H1 E

• 17-teiliges Set

Leda Juwel H1 E Feuerraumauskleidung Eckdaten:

• 17 Stück
• Feuerrsteine, Brennraumsteine

• Material Schamotte
• Bodenstein (230 x 327 x 35 mm)
• Seitenstein links vorne unten (141/175 x 380 x 35 mm), Seitenstein rechts vorne unten (141/175 x 380 x 35 mm)
• Seitenstein links hinten unten (268 x 225 x 14/37 mm), Seitenstein rechts hinten unten (268 x 225 x 14/37 mm)
• Seitenstein links oben (240/284 x 245 x 32 mm), Seitenstein rechts oben (240/284 x 245 x 32 mm)
• Seitenstein links oben mittig (175 x 175 x 30 mm), Seitenstein links oben mittig (175 x 175 x 30 mm)
• Rückwandstein unten (85 x 295 x 45 mm), Rückwandstein mittig (68/60 x 242/292 x 17/45 mm)
• Rückwandstein oben (126/142 x 242/292 x 18/45 mm), Rückwandstein oben mittig (175 x 175 x 30 mm)
• Abschirmung links (85/123 x 223 x 42 mm), Abschirmung rechts (85/123 x 223 x 42 mm)
• Zugumlenkung unten 8222 x 245 x 25/71 mm), Zugumlenkung oben (240 x 265 x 25/53 mm)

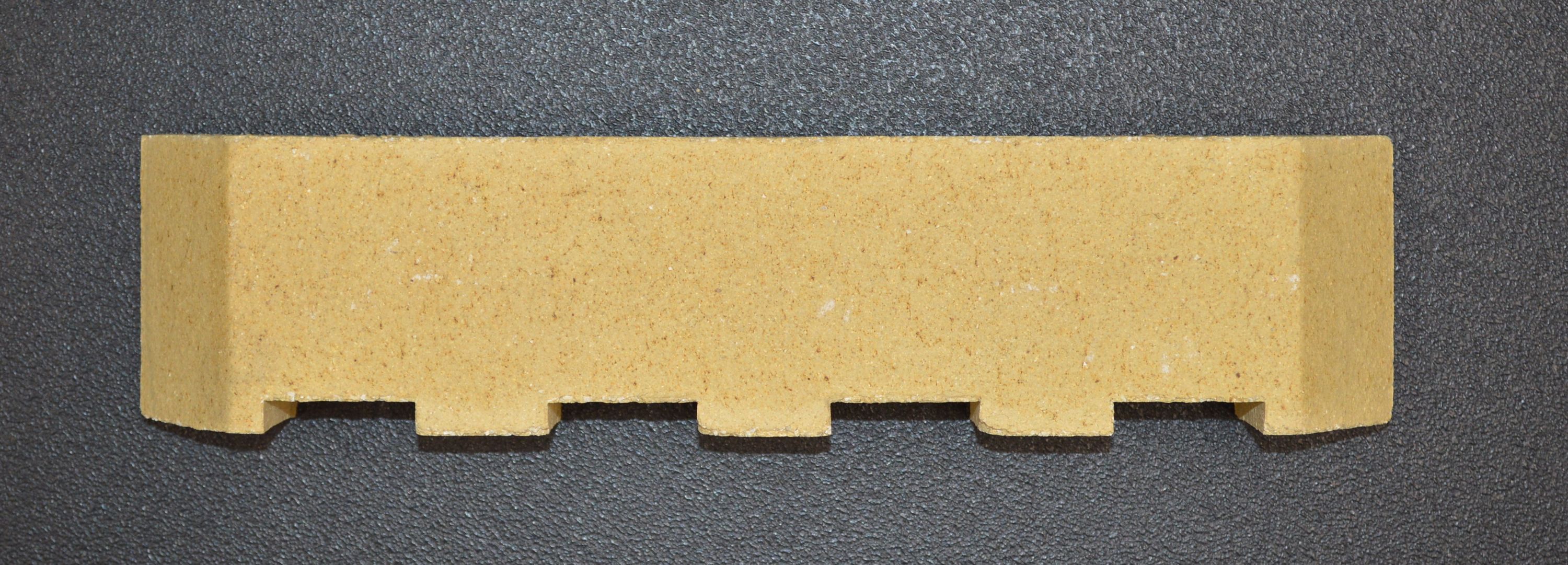

Original Rückwandstein mittig für den Heizeinsatz Leda Juwel H1 E

Leda Juwel H1 E Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 60/68 mm x 242/292 mm x 17/45 mm
• Material Schamotte

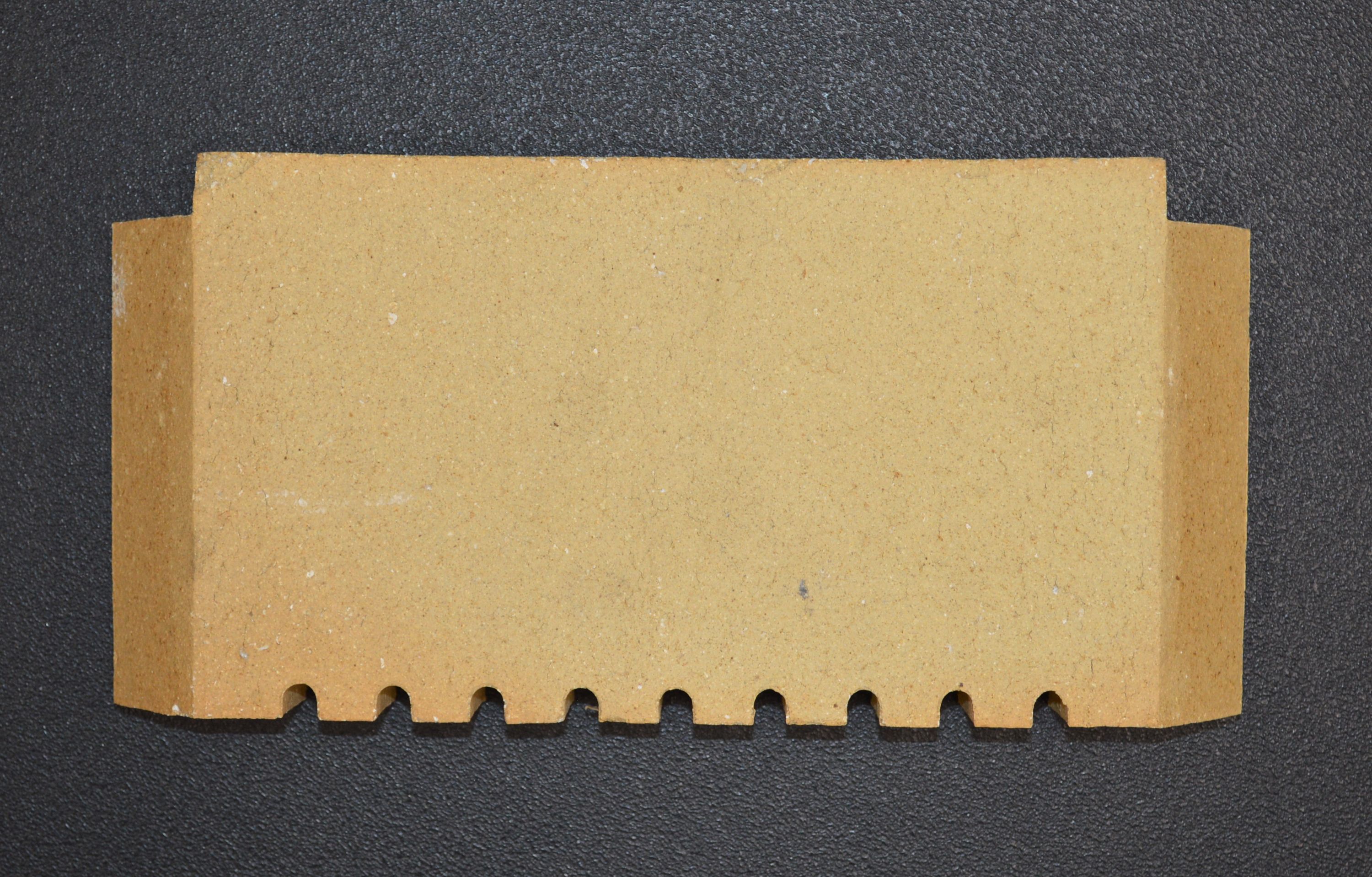

Original Rückwandstein oben für den Heizeinsatz Leda Juwel H1 E

Leda Juwel H1 E Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 126/142 mm x 242/292 mm x 18/45 mm
• Material Schamotte
• Position 3 in der Explosionszeichnung

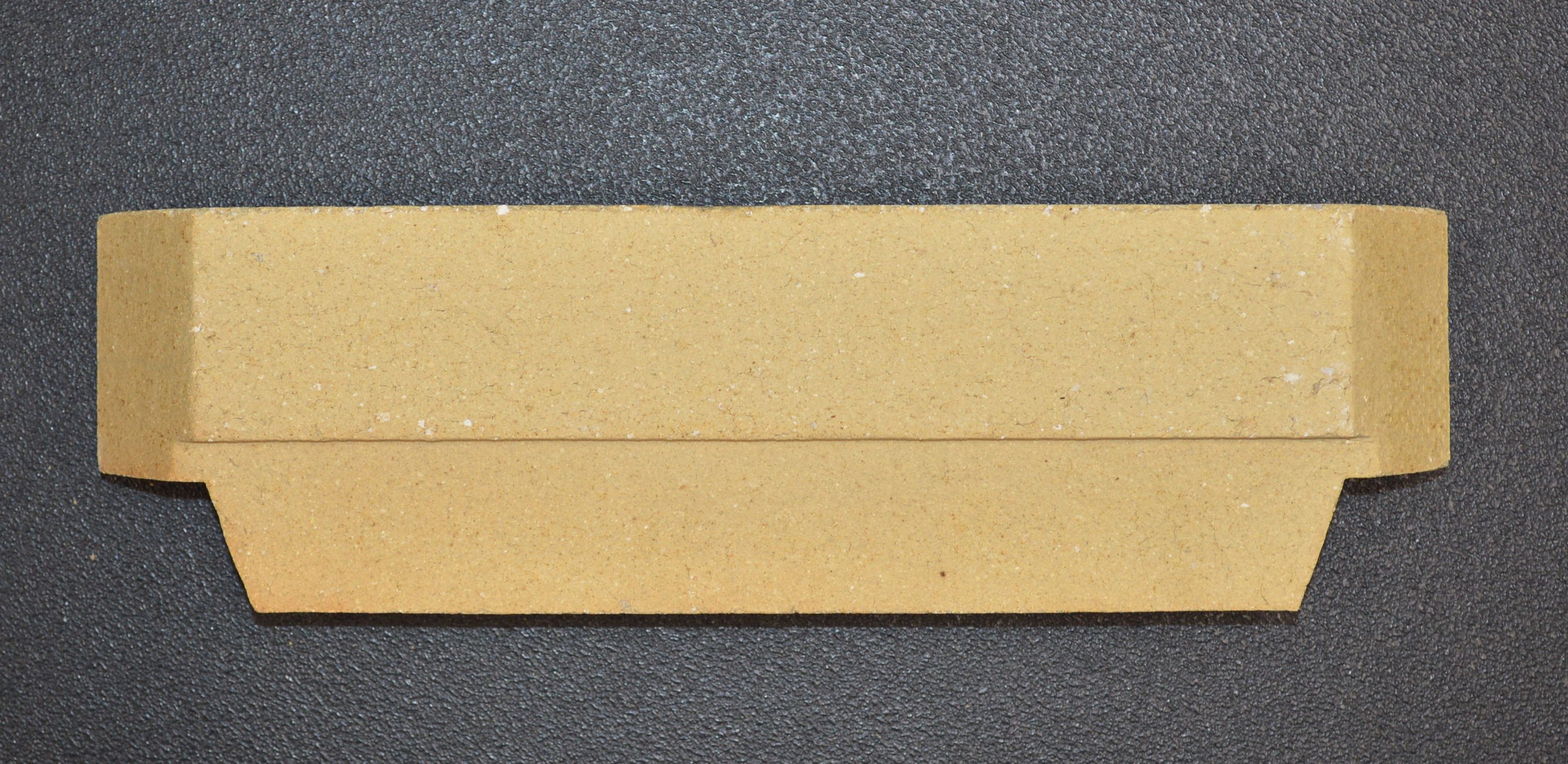

Original Rückwandstein unten für den Heizeinsatz Leda Juwel H1 E

Leda Juwel H1 E Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 85 mm x 295 mm x 45 mm
• Material Schamotte
• Position 2 in der Explosionszeichnung

Original Seitenstein rechts hinten unten für den Heizeinsatz Leda Juwel H1 E

Leda Juwel H1 E Seitenstein rechts hinten unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 268 mm x 225 mm x 14/37 mm
• Material Schamotte
• Position 5 in der Explosionszeichnung

Original Schraube für Türgriff für den Heizeinsatz Leda Juwel H1 E

Leda Juwel H1 E Schraube für Türgriff Eckdaten:

• Befestigungsschraube, Gewindestift
• inklusive Unterlegscheiben

Original Zugumlenkung unten für den Heizeinsatz Leda Juwel H1 E

Leda Juwel H1 E Zugumlenkung unten Eckdaten:

• Prallplatte, Umlenkung
• Maße (B/L/H) 222 mm x 245 mm x 25/71 mm
• Material Schamotte
• Position 15 in der Explosionszeichnung

Original Feuerraumauskleidung für den Heizeinsatz Leda Juwel H1

• 17-teiliges Set

Leda Juwel H1 Feuerraumauskleidung Eckdaten:

• 17 Stück
• Feuerrsteine, Brennraumsteine

• Material Schamotte
• Bodenstein (230 x 327 x 35 mm)
• Seitenstein links vorne unten (141/175 x 380 x 35 mm), Seitenstein rechts vorne unten (141/175 x 380 x 35 mm)
• Seitenstein links hinten unten (268 x 225 x 14/37 mm), Seitenstein rechts hinten unten (268 x 225 x 14/37 mm)
• Seitenstein links oben (240/284 x 245 x 32 mm), Seitenstein rechts oben (240/284 x 245 x 32 mm)
• Seitenstein links oben mittig (175 x 175 x 30 mm), Seitenstein links oben mittig (175 x 175 x 30 mm)
• Rückwandstein unten (85 x 295 x 45 mm), Rückwandstein mittig (68/60 x 242/292 x 17/45 mm)
• Rückwandstein oben (126/142 x 242/292 x 18/45 mm), Rückwandstein oben mittig (175 x 175 x 30 mm)
• Abschirmung links (85/123 x 223 x 42 mm), Abschirmung rechts (85/123 x 223 x 42 mm)
• Zugumlenkung unten 8222 x 245 x 25/71 mm), Zugumlenkung oben (240 x 265 x 25/53 mm)

Original Rückwandstein mittig für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 68/60 mm x 242/292 mm x 17/45 mm
• Material Schamotte

Original Rückwandstein oben für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 126/142 mm x 242/292 mm x 18/45 mm
• Material Schamotte
• Position 3 in der Explosionszeichnung

Original Rückwandstein unten für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 85 mm x 295 mm x 45 mm
• Material Schamotte
• Position 2 in der Explosionszeichnung

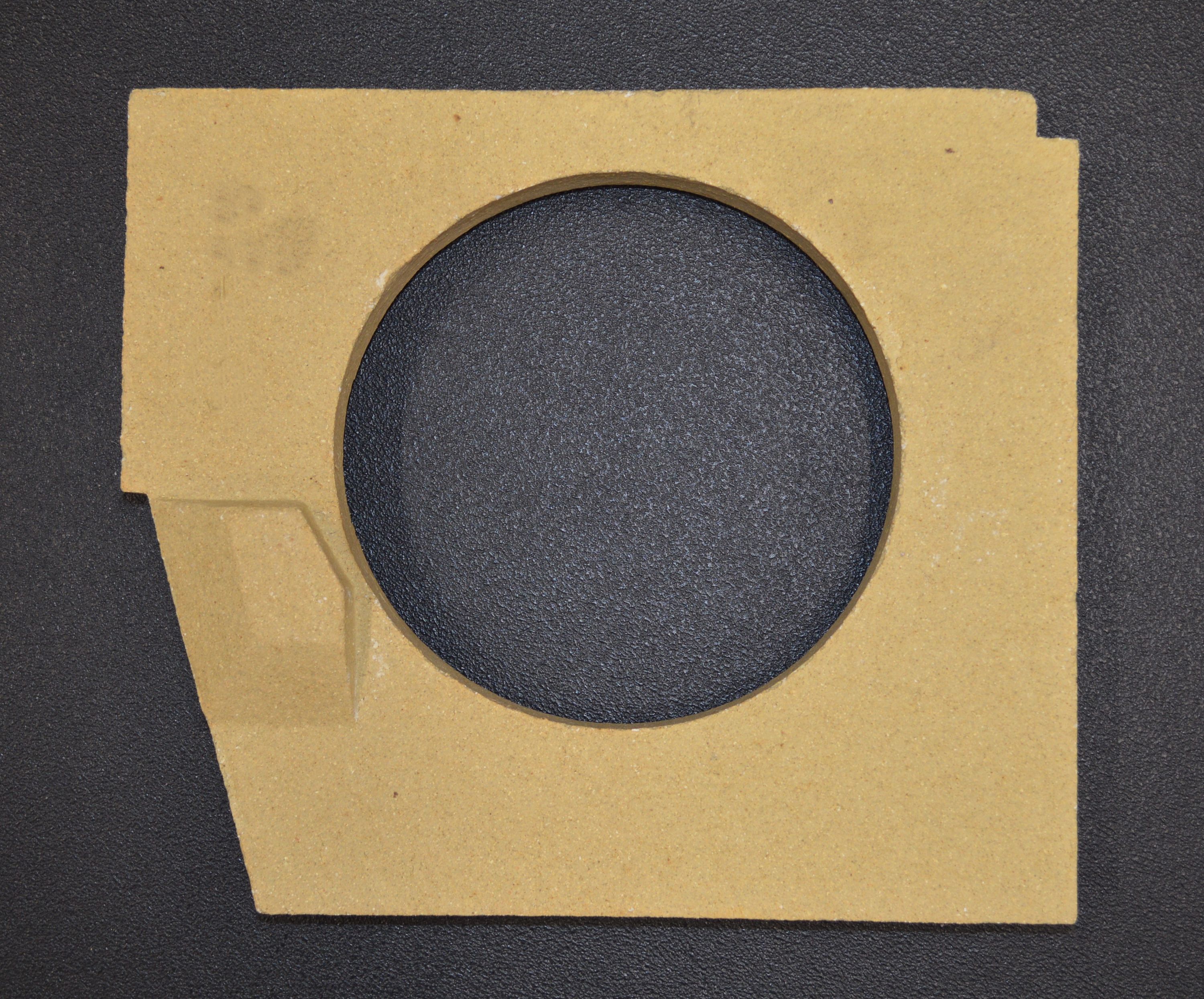

Original Seitenstein links oben für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Seitenstein links oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Material Schamotte
• Position 8 in der Explosionszeichnung

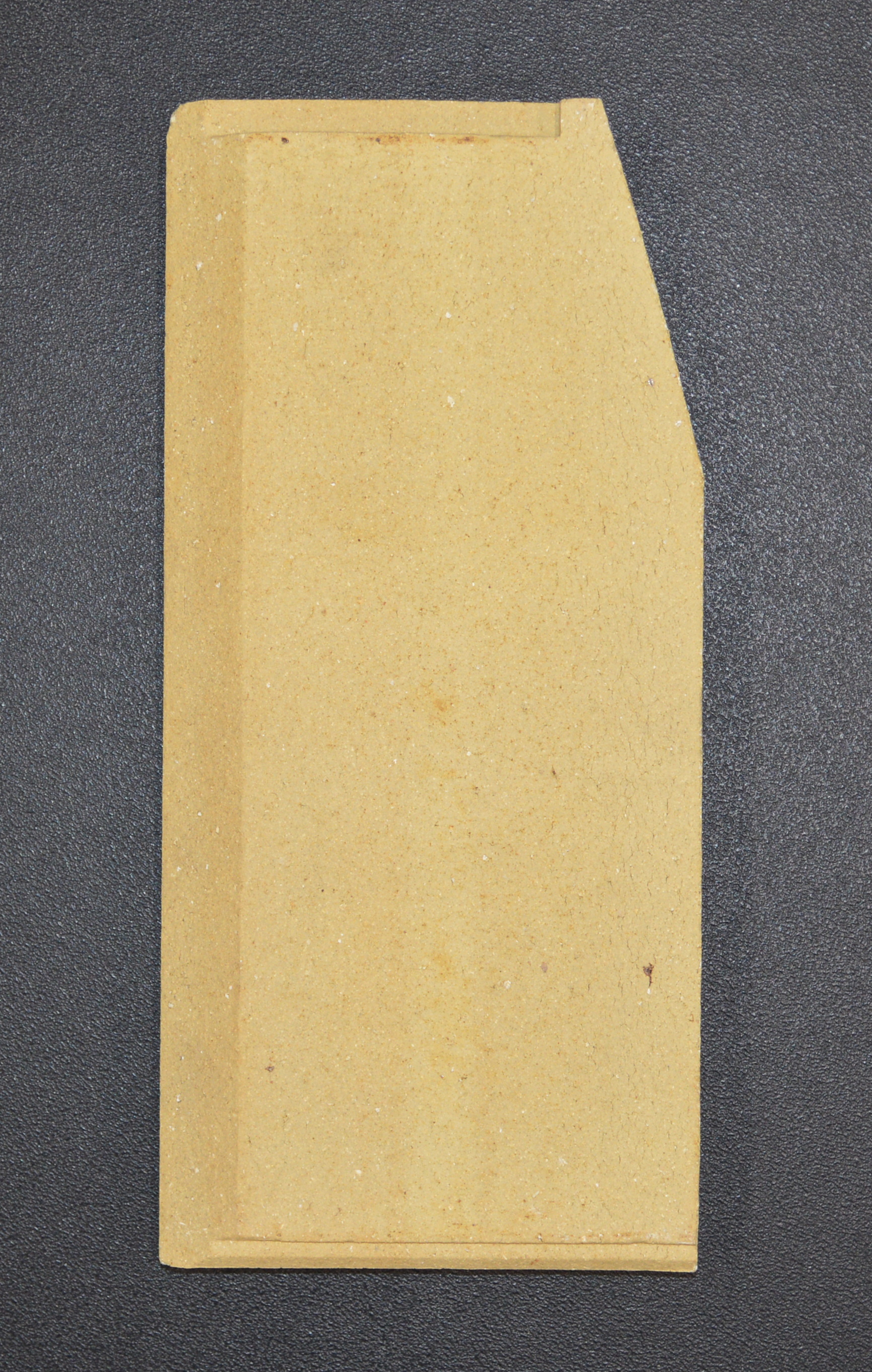

Original Seitenstein links vorne unten für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Seitenstein links vorne unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 141/175 mm x 380 mm x 35 mm
• Material Schamotte
• Position 13 in der Explosionszeichnung

Original Seitenstein rechts hinten unten für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Seitenstein rechts hinten unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 268 mm x 225 mm x 14/37 mm
• Material Schamotte
• Position 5 in der Explosionszeichnung

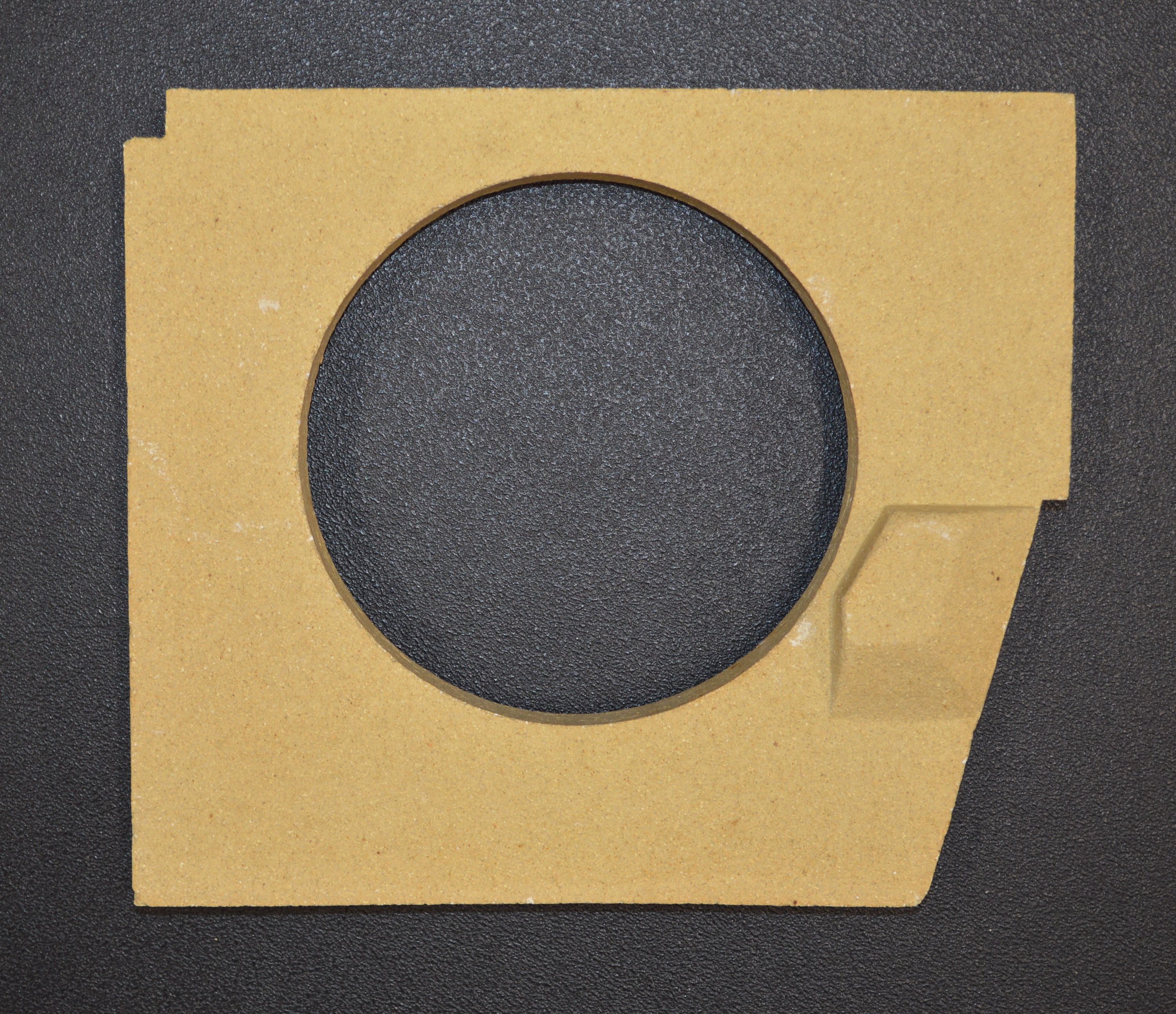

Original Seitenstein rechts oben für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Seitenstein rechts oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 240/284 mm x 245 mm x 32 mm

Original Seitenstein rechts vorne unten für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Seitenstein rechts vorne unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 141/175 mm x 380 mm x 35 mm
• Material Schamotte
• Position 12 in der Explosionszeichnung

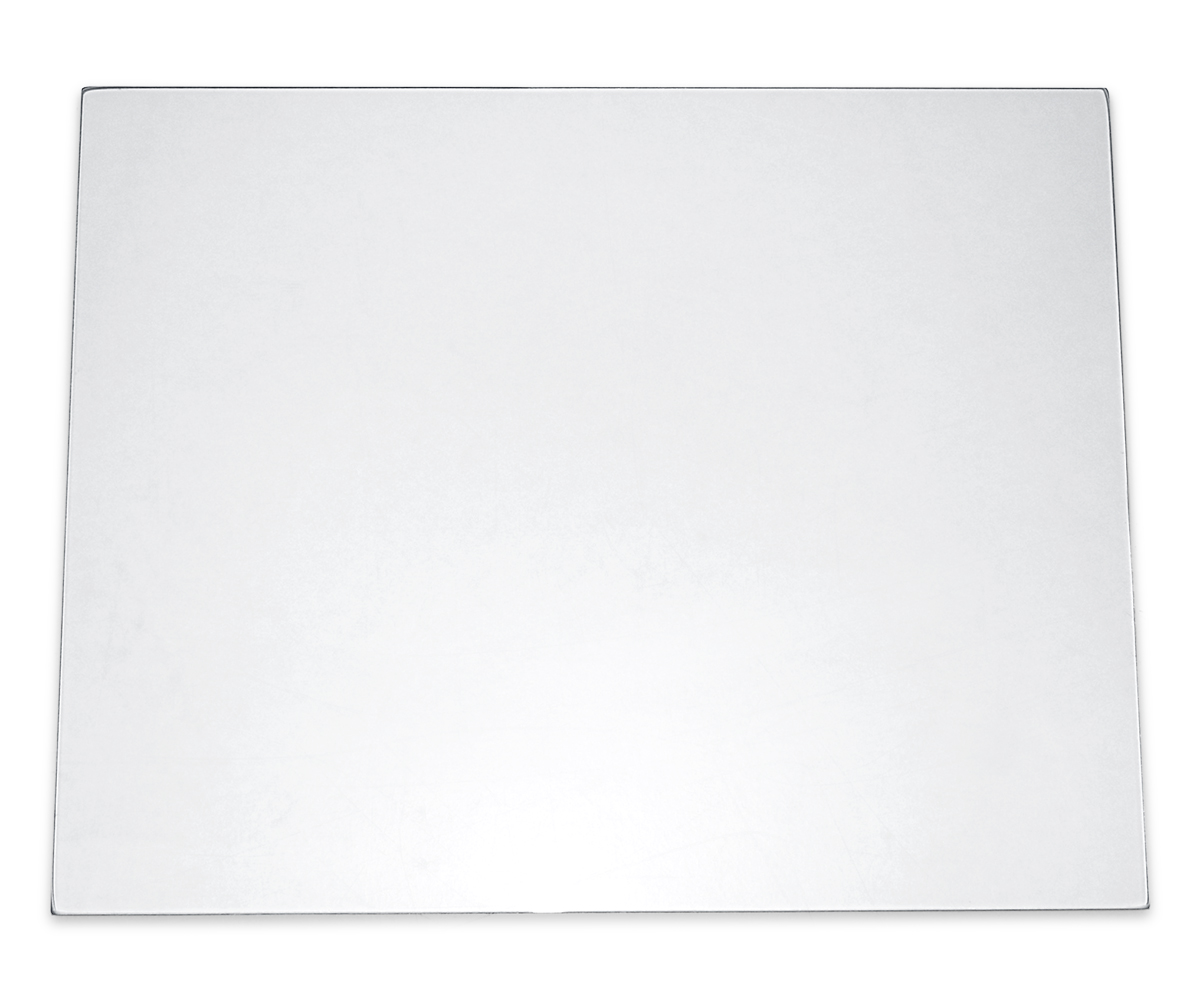

Original Sichtscheibe A für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Sichtscheibe Eckdaten:

• Glas, Scheibe
• Maße (B/L) 296 mm x 374 mm
• ohne Logo

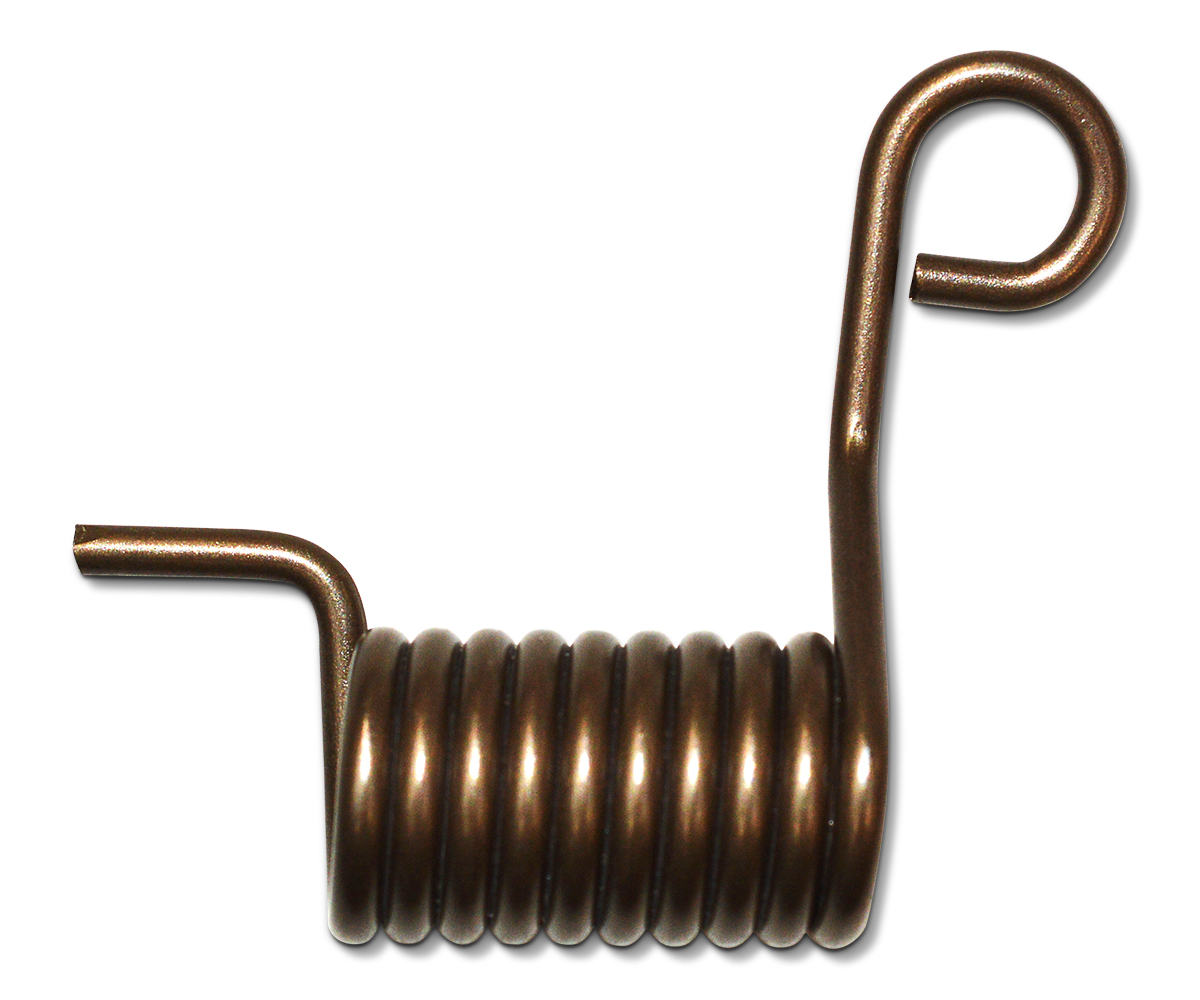

Original Türfeder für den Kamineinsatz Leda Juwel H1

Leda Juwel H1 Türfeder Eckdaten:

• Heiztürfeder, Spannfeder
• Länge 4 cm
• Durchmesser 15 mm
• Material Metall

Original Schraube für Türgriff für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Schraube für Türgriff Eckdaten:

• Befestigungsschraube, Gewindestift
• inklusive Unterlegscheiben

Original Zugumlenkung oben für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Zugumlenkung oben Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Maße (B/L/H) 240 mm x 265 mm x 25/53 mm
• Material Schamotte
• Position 14 in der Explosionszeichnung

Original Zugumlenkung unten für den Heizeinsatz Leda Juwel H1

Leda Juwel H1 Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Maße (B/L/H) 222 mm x 245 mm x 25/71 mm
• Material Schamotte
• Position 15 in der Explosionszeichnung

Original Bodenstein für den Heizeinsatz Leda Juwel K1

Leda Juwel K1 Bodenstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 230 mm x 327 mm x 35 mm
• Material Schamotte
• Position 1 in der Explosionszeichnung

Original Dichtung Set für den Heizeinsatz Leda Juwel K1

• Dieses Set beinhaltet die Dichtschnüre für die Heiztür und die Glasscheibe.

• 2-teiliges Set

Leda Juwel K1 Dichtung Eckdaten:

• Dichtschnur, Dichtungsschnur

• Flachkordeldichtung für die Heiztür
• Länge 1,65 m

• Hohlkordeldichtung für die Glasscheibe
• Länge 3,50 m
• Durchmesser 6 mm
• selbstklebend

Original Feuerraumauskleidung für den Kamineinsatz Leda Juwel K1

• 17-teiliges Set

Leda Juwel K1 Feuerraumauskleidung Eckdaten:

• 17 Stück
• Feuerrsteine, Brennraumsteine

• Material Schamotte
• Bodenstein (230 x 327 x 35 mm)
• Seitenstein links vorne unten (141/175 x 380 x 35 mm), Seitenstein rechts vorne unten (141/175 x 380 x 35 mm)
• Seitenstein links hinten unten (268 x 225 x 14/37 mm), Seitenstein rechts hinten unten (268 x 225 x 14/37 mm)
• Seitenstein links oben (240/284 x 245 x 32 mm), Seitenstein rechts oben (240/284 x 245 x 32 mm)
• Seitenstein links oben mittig (175 x 175 x 30 mm), Seitenstein links oben mittig (175 x 175 x 30 mm)
• Rückwandstein unten (85 x 295 x 45 mm), Rückwandstein mittig (68/60 x 242/292 x 17/45 mm)
• Rückwandstein oben (126/142 x 242/292 x 18/45 mm), Rückwandstein oben mittig (175 x 175 x 30 mm)
• Abschirmung links (85/123 x 223 x 42 mm), Abschirmung rechts (85/123 x 223 x 42 mm)
• Zugumlenkung unten 8222 x 245 x 25/71 mm), Zugumlenkung oben (240 x 265 x 25/53 mm)

Original Rückwandstein mittig für den Heizeinsatz Leda Juwel K1

Leda Juwel K1 Rückwandstein mittig Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 68/60 mm x 242/292 mm x 17/45 mm
• Material Schamotte
• Position 3 in der Explosionszeichnung

Original Rückwandstein oben für den Heizeinsatz Leda Juwel K1

Leda Juwel K1 Rückwandstein oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 126/142 mm x 242/292 mm x 18/45 mm
• Material Schamotte
• Position 3 in der Explosionszeichnung

Original Rückwandstein unten für den Heizeinsatz Leda Juwel K1

Leda Juwel K1 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 85 mm x 295 mm x 45 mm
• Material Schamotte
• Position 2 in der Explosionszeichnung

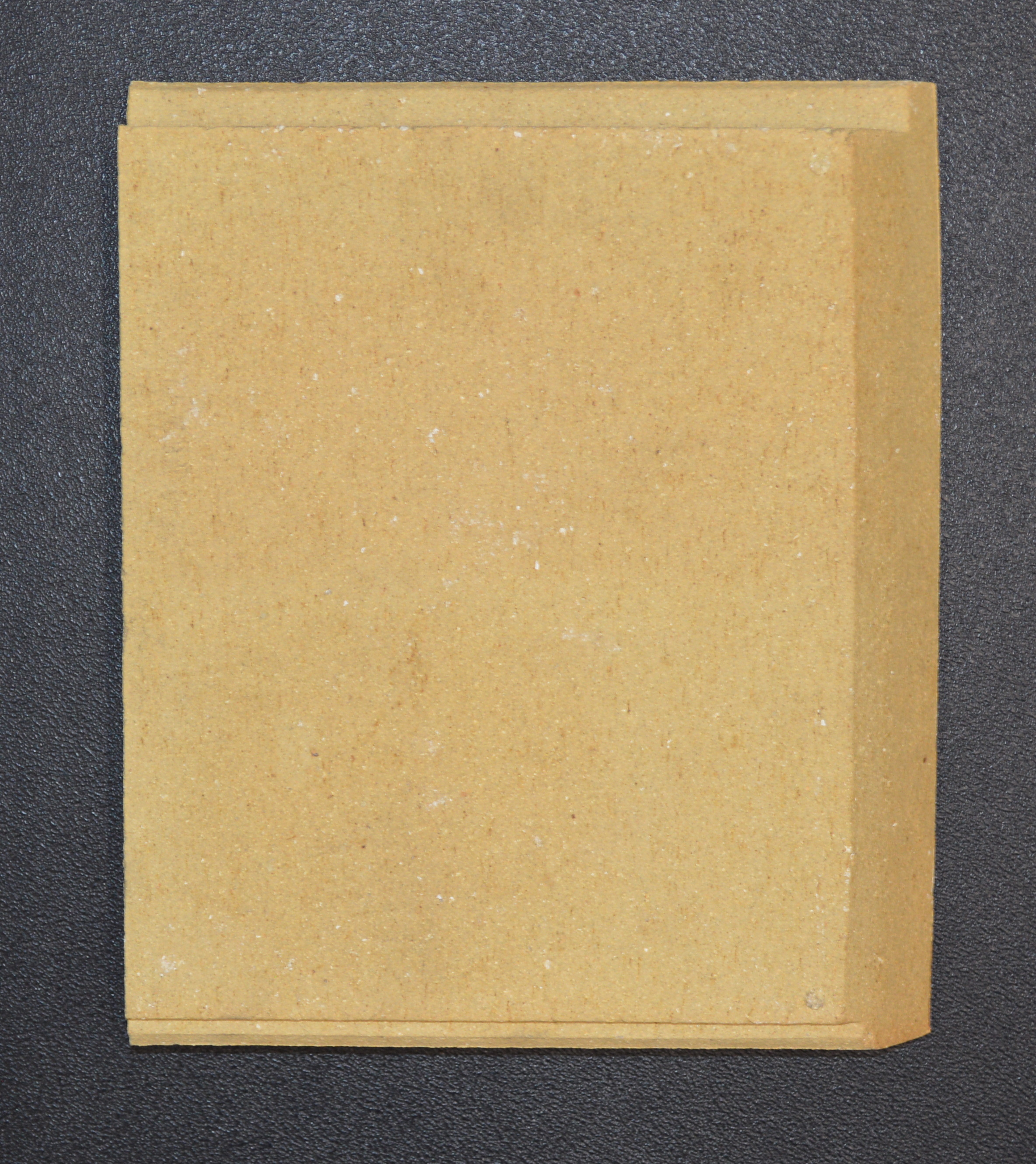

Original Seitenstein links hinten für den Heizeinsatz Leda Juwel K1

Leda Juwel K1 Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 268 mm x 225 mm x 14/37 mm
• Material Schamotte
• Position 5 in der Explosionszeichnung

Original Seitenstein rechts hinten für den Heizeinsatz Leda Juwel K1

Leda Juwel K1 Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 268 mm x 225 mm x 14/37 mm
• Material Schamotte
• Position 5 in der Explosionszeichnung

Original Vorderstein flach für den Heizeinsatz Leda Juwel K1

• Passend für Geräte mit flacher / grader Türform

Leda Juwel K1 Vorderstein Eckdaten:

• Brennraumstein, Feuerraumstein
• Material Schamotte
• Position K1-16 in der Explosionszeichnung

Original Zugumlenkung oben für den Heizeinsatz Leda Juwel K1

Leda Juwel K1 Zugumlenkung oben Eckdaten:

• Rauchumlenkung, Flammenschild
• Maße (B/L/H) 240 mm x 265 mm x 25/(53 mm
• Material Schamotte
• Position 14 in der Explosionszeichnung

Original Zugumlenkung unten für den Heizeinsatz Leda Juwel K1

Leda Juwel K1 Zugumlenkung unten Eckdaten:

• Prallplatte, Flammenschild
• Maße (B/L/H) 222 mm x 245 mm x 25/71 mm
• Material Schamotte
• Position 15 in der Explosionszeichnung
