Ersatzteile für Leda Diamant H11 Kaminofen

Leda Diamant H11 Ersatzteile

Leda überzeugt durch moderne Technik, Funktionalität und die Verarbeitung hochwertiger Materialien. Diese Qualität spiegelt sich in dem Leda Diamant H11 wieder. Auch ein hochwertiger Kaminofen wie der Leda Diamant H11 bedarf der richtigen Pflege und dem rechtzeitigen Austauschen defekter Teile. Alle benötigten Ersatzteile für Ihren Leda Diamant H11 finden Sie bei uns im Shop, wie zum Beispiel:

  Abschirmung
  Aufnahme
  Bodenstein
  Dichtung
  Feuerraumauskleidung
  Rückwandstein
  Seitenstein
  Verriegelung
  Zugumlenkung

Leda Diamant H11 Ersatzteile – günstig online bestellen

Leda Diamant H11 Abschirmung links hinten

Leda Diamant H11 Abschirmung links hinten

Original Abschirmung links hinten für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Abschirmung links hinten Eckdaten:

  • Isolierstein, Schutzstein
  • Maße (B/L/H) 217 mm x 109 mm x 40 mm
  • Material Schamotte
Leda Diamant H11 Abschirmung links vorne

Leda Diamant H11 Abschirmung links vorne

Original Abschirmung links vorne für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Abschirmung links vorne Eckdaten:

  • Isolierstein, Schutzstein
  • Maße (B/L/H) 363 mm x 88 mm x 40 mm
  • Material Schamotte
Leda Diamant H11 Abschirmung rechts hinten

Leda Diamant H11 Abschirmung rechts hinten

Original Abschirmung rechts hinten für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Abschirmung rechts hinten Eckdaten:

  • Isolierstein, Schutzstein
  • Maße (B/L/H) 217 mm x 109 mm x 40 mm
  • Material Schamotte
Leda Diamant H11 Abschirmung rechts vorne

Leda Diamant H11 Abschirmung rechts vorne

Original Abschirmung rechts vorne für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Abschirmung rechts vorne Eckdaten:

  • Isolierstein, Schutzstein
  • Schamottsteine
  • Maße (B/L/H) 363 mm x 88 mm x 40 mm
  • Material Schamotte
Leda Diamant H11 Abschirmung vorne

Leda Diamant H11 Abschirmung vorne

Original Abschirmung vorne für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Abschirmung vorne Eckdaten:

  • Isolierstein, Schutzstein
  • Schamottsteine
  • Maße (B/L/H) 339 mm x 128 mm x 35 mm
  • Material Schamotte
Leda Diamant H11 Bodenstein hinten

Leda Diamant H11 Bodenstein hinten

Original Bodenstein hinten für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Bodenstein hinten Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Schamottstein
  • Maße (B/L/H) 250 mm x 287 mm x 35 mm
  • Material Schamotte
  • Position 1 in der Explosionszeichnung
Leda Diamant H11 Bodenstein vorne

Leda Diamant H11 Bodenstein vorne

Original Bodenstein vorne für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Bodenstein vorne Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Schamottstein
  • Maße (B/L/H) 250 mm x 287 mm x 30 mm
  • Material Schamotte
  • Position 1 in der Explosionszeichnung
Leda Diamant H11 Dichtung Set

Leda Diamant H11 Dichtung Set

Original Dichtung Set für den Heizeinsatz Leda Diamant H11

  • Zum Auftragen des Silikons wird eine Kartuschenpresse benötigt.
  • In diesem Set sind Türdichtung, Scheibendichtung und Silikon enthalten.
  • 4-teiliges Set

Leda Diamant H11 Dichtung Eckdaten:

  • Kordeldichtung
  • Durchmesser 6 mm
  • Länge 1,2 m
  • wird innen in der Tür dort wo die Sichtscheibe aufliegt verbaut
  • Kordeldichtung
  • Durchmesser 8 mm
  • Länge 2,3 m
  • wird umlaufend in der Tür verbaut
  • Kordeldichtung
  • Durchmesser 10 mm
  • Länge 3,2 m
  • wird bei der Deckplatte verbaut
  • Silikon
  • Lieferumfang 1 Kartusche
Leda Diamant H11 Feuerraum Türgriff Aufnahme

Leda Diamant H11 Feuerraum Türgriff Aufnahme

Original Aufnahme für Feuerraum Türgriff für den Heizeinsatz Leda Diamant H11

  • 2-teiliges Set

Leda Diamant H11 Aufnahme für Feuerraum Türgriff Eckdaten:

  • Türgriff Aufnahme
  • Maße 90 mm
  • Schraube
  • Maße 38 mm
Leda Diamant H11 Feuerraumauskleidung

Leda Diamant H11 Feuerraumauskleidung

Original Feuerraumauskleidung für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Feuerraumauskleidung Eckdaten:

  • 17 Stück
  • Brennraumsteine, Schamottesteine
  • Bodenstein vorne (250 x 287 x 30 mm), Bodenstein hinten (250 x 287 x 30 mm)
  • Seitenstein links vorne (323 x 444 x 40 mm), Seitenstein rechts vorne (323 x 444 x 40 mm)
  • Seitenstein links hinten (265 x 457 x 40 mm), Seitenstein rechts hinten (265 x 457 x 40 mm)
  • Rückwandstein unten (368 x 68 x 45 mm), Rückwandstein mittig (368 x 202 x 40 mm)
  • Rückwandstein oben (334 x 268 x 55 mm)
  • Abschirmung vorne (339 x 128 x 35 mm)
  • Abschirmung links vorne (363 x 88 x 40 mm), Abschirmung rechts vorne (363 x 88 x 40 mm)
  • Abschirmung links hinten (217 x 109 x 40 mm), Abschirmung rechts hinten (217 x 109 x 40 mm)
  • Zugumlenkung mittig vorne (265 x 220 x 45 mm), Zugumlenkung mittig hinten (265 x 220 x 45 mm)
  • Zugumlenkung oben (365 x 417 x 68 mm)
Leda Diamant H11 Feuerraumtür Verriegelung

Leda Diamant H11 Feuerraumtür Verriegelung

Original Verriegelung für Feuerraumtür für den Heizeinsatz Leda Diamant H11

  • 6-teiliges Set

Leda Diamant H11 Verriegelung für Feuerraumtür Eckdaten:

  • Verriegelung
  • Maße 46 x 31 x 9 mm
  • Unterlegscheibe
  • Durchmesser 18 mm
  • Unterlegscheibe
  • Durchmesser 12 mm
  • Schraube
  • Länge 25 mm
  • Bolzen
  • Länge 31 mm
  • Abstandhalter
  • Länge 13 mm

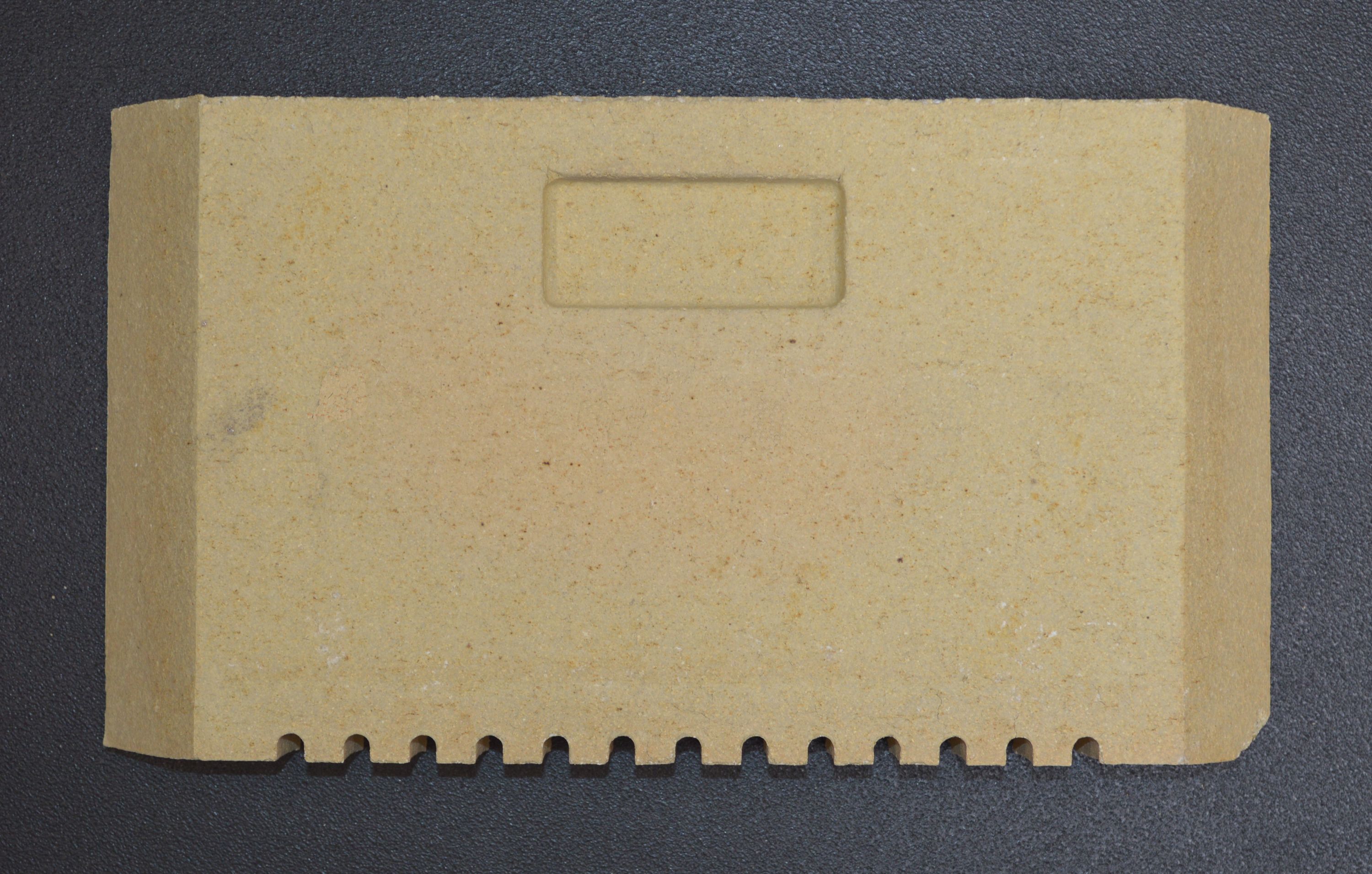

Leda Diamant H11 Rückwandstein mittig

Leda Diamant H11 Rückwandstein mittig

Original Rückwandstein mittig für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Rückwandstein mittig Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Schamottstein
  • Maße (B/L/H) 368 mm x 202 mm x 45 mm
  • Material Schamotte
Leda Diamant H11 Rückwandstein oben

Leda Diamant H11 Rückwandstein oben

Original Rückwandstein oben für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Rückwandstein oben Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Schamottstein
  • Maße (B/L/H) 334 mm x 268 mm x 55 mm
  • Material Schamotte
Leda Diamant H11 Rückwandstein unten

Leda Diamant H11 Rückwandstein unten

Original Rückwandstein unten für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Rückwandstein unten Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Schamottstein
  • Maße (B/L/H) 368 mm x 68 mm x 45 mm
  • Material Schamotte

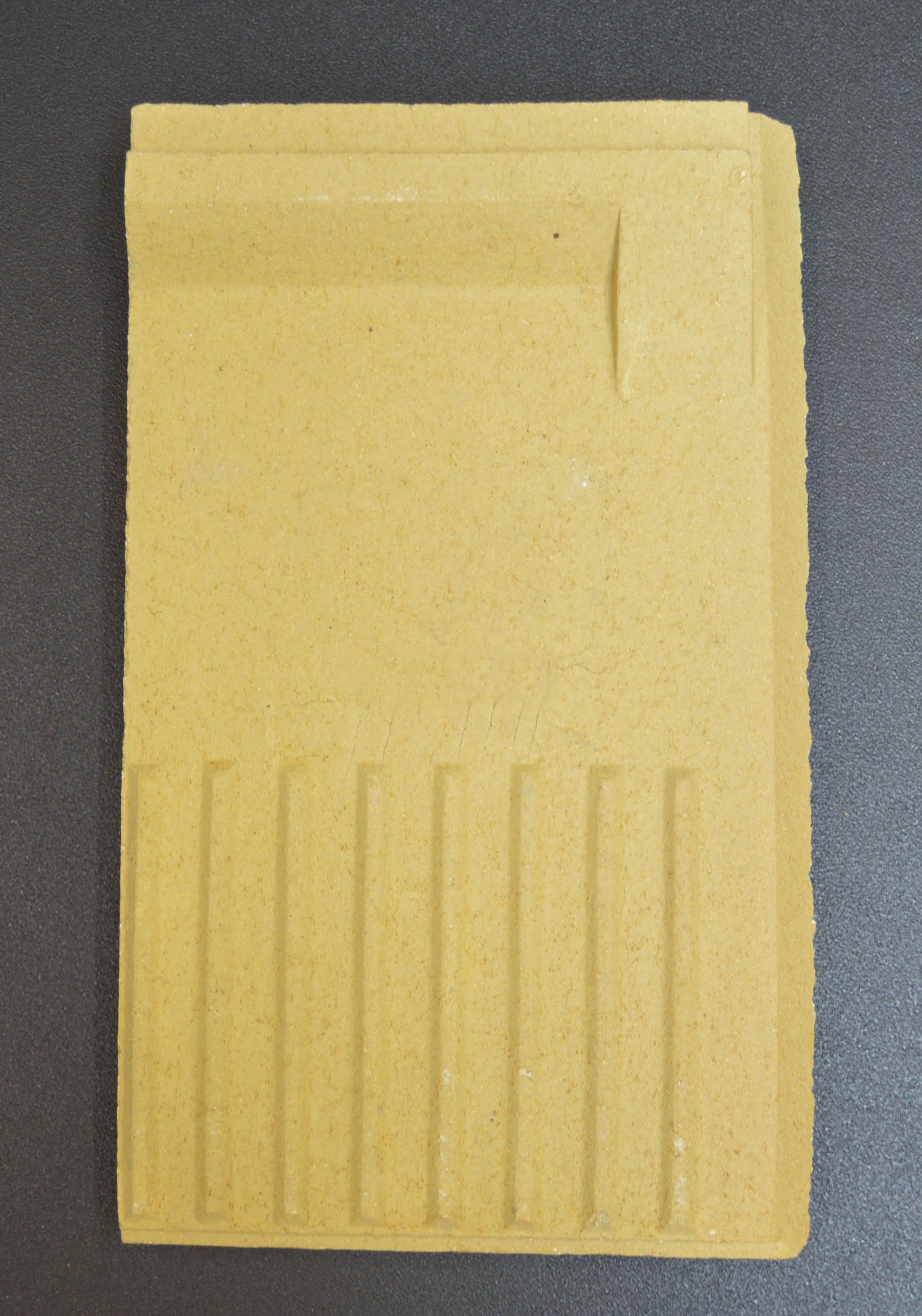

Leda Diamant H11 Seitenstein links hinten

Leda Diamant H11 Seitenstein links hinten

Original Seitenstein links hinten für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Seitenstein links hinten Eckdaten:

  • Brennraumstein, Feuerraumstein
  • Schamottstein
  • Maße (B/L/H) 265 mm x 457 mm x 40 mm
  • Material Schamotte
Leda Diamant H11 Seitenstein links vorne

Leda Diamant H11 Seitenstein links vorne

Original Seitenstein links vorne für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Seitenstein links vorne Eckdaten:

  • Feuerraumstein, Brennofenstein
  • Schamottstein
  • Maße (B/L/H) 323 mm x 444 mm x 40 mm
  • Material Schamotte

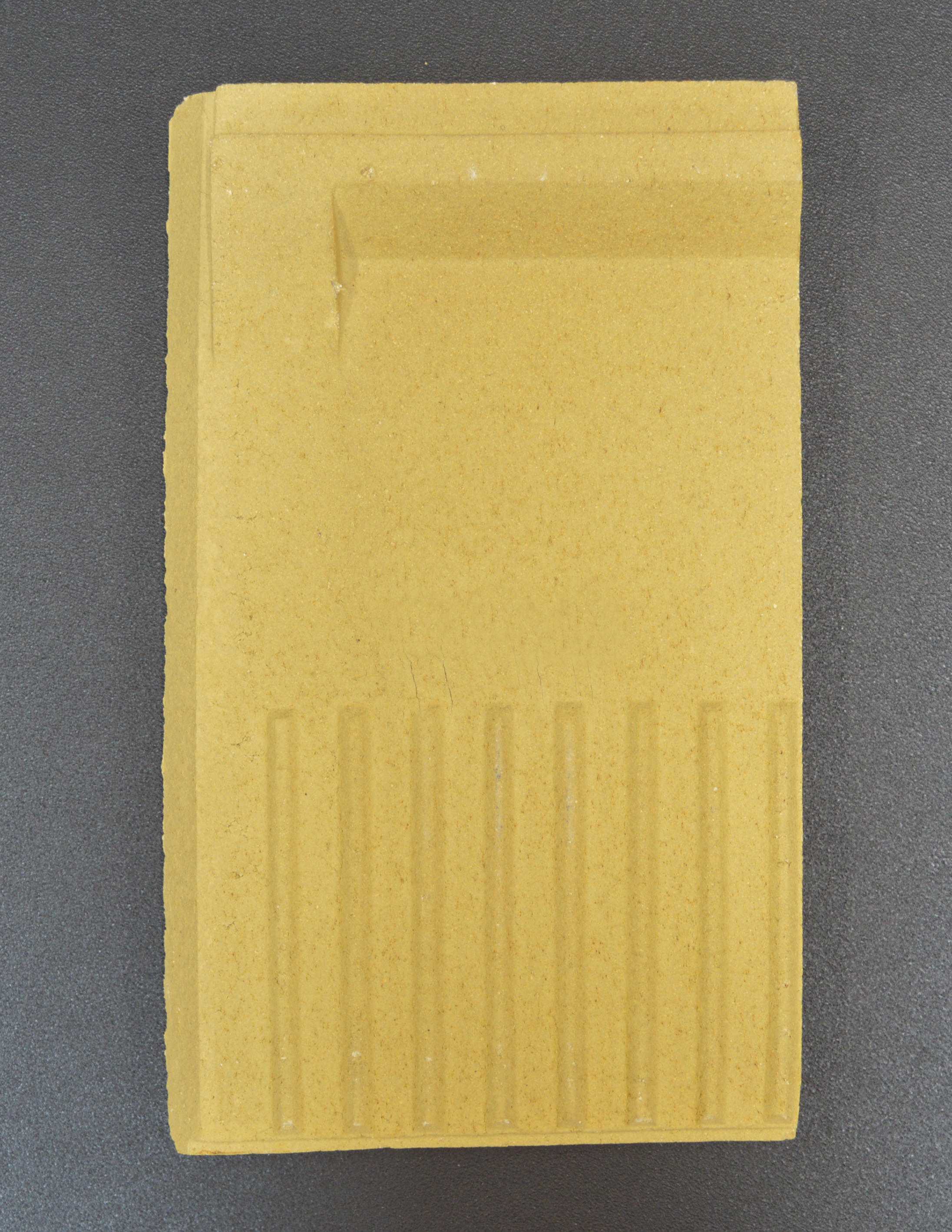

Leda Diamant H11 Seitenstein rechts hinten

Leda Diamant H11 Seitenstein rechts hinten

Original Seitenstein rechts hinten für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Seitenstein rechts hinten Eckdaten:

  • Brennraumstein, Brennofenstein
  • Schamottstein
  • Maße (B/L/H) 265 mm x 457 mm x 40 mm
  • Material Schamotte

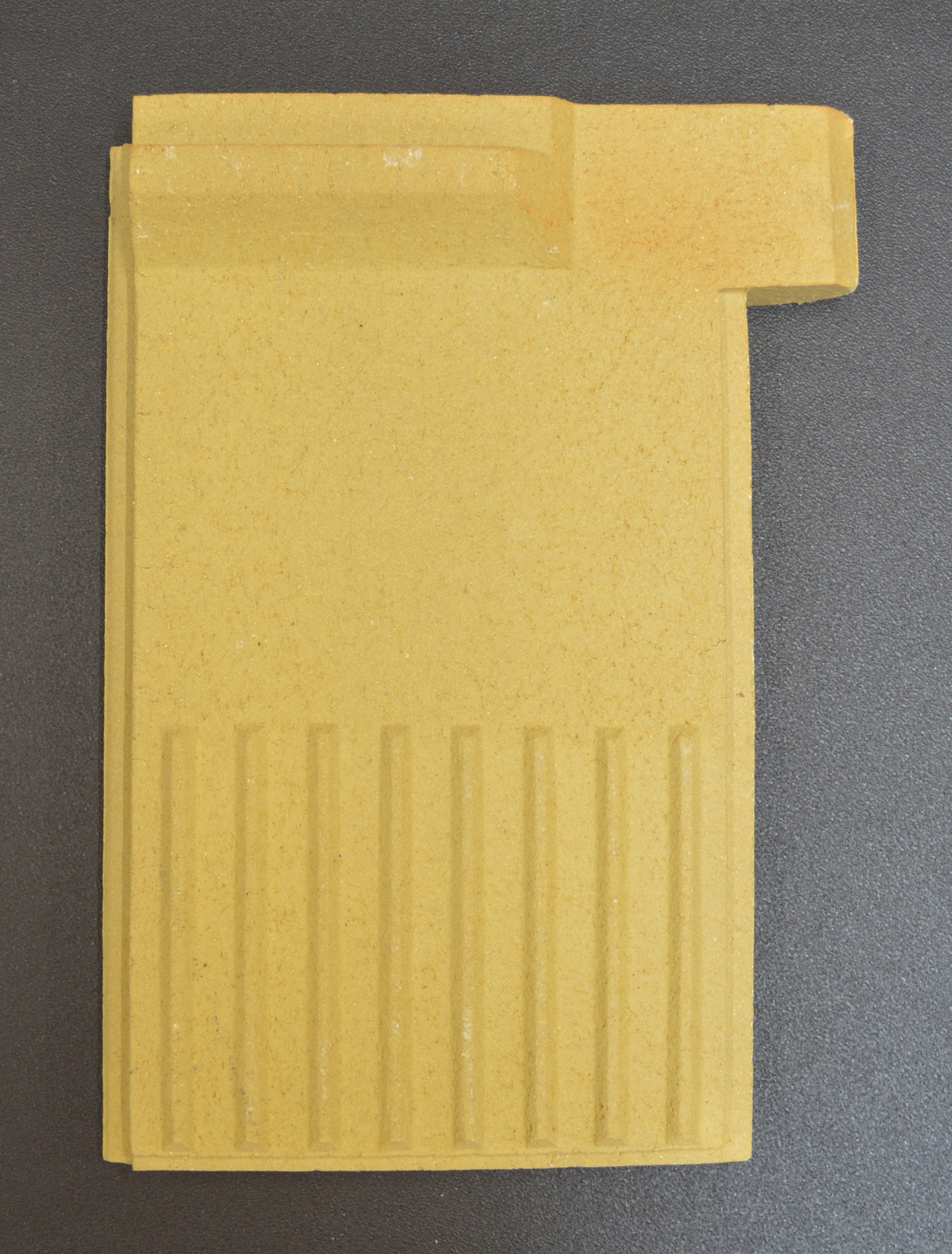

Leda Diamant H11 Seitenstein rechts vorne

Leda Diamant H11 Seitenstein rechts vorne

Original Seitenstein rechts vorne für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Seitenstein rechts vorne Eckdaten:

  • Feuerraumstein, Kaminofenstein
  • Schamottstein
  • Maße (B/L/H) 323 mm x 444 mm x 40 mm
  • Material Schamotte
Leda Diamant H11 Zugumlenkung mittig hinten

Leda Diamant H11 Zugumlenkung mittig hinten

Original Zugumlenkung mittig hinten für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Zugumlenkung mittig hinten Eckdaten:

  • Prallplatte, Flammenschild
  • Maße (B/L/H) 265 mm x 220 mm x 45 mm
  • Material Schamotte
Leda Diamant H11 Zugumlenkung mittig vorne

Leda Diamant H11 Zugumlenkung mittig vorne

Original Zugumlenkung mittig vorne für den Heizeinsatz Leda Diamant H11

Leda Diamant H11 Zugumlenkung mittig vorne Eckdaten:

  • Rauchgasumlenkung, Umlenkung
  • Maße (B/L/H) 265 mm x 220 mm x 45 mm
  • Material Schamotte
Leda Diamant H11 Zugumlenkung oben

Leda Diamant H11 Zugumlenkung oben

Original Zugumlenkung oben für den Kaminofen Leda Diamant H11

Leda Diamant H11 Zugumlenkung oben Eckdaten:

  • Prallplatte, Flammenschild
  • Schamottstein
  • Maße (B/L/H) 365 mm x 417 mm x 68 mm
  • Material Schamotte
