Ersatzteile für Leda Brinell Kaminofen

Original Zugumlenkung Set B für den Heizeinsatz Leda Brinell H2

• passend für Geräte ab Baujahr 04 / 2006 bis 07 / 2011

• 2-teiliges Set

Leda Brinell H2 Zugumlenkung Eckdaten:

• 2 Stück
• Zugumlenkung Set, Brennraumsteine

• Material Schamotte
• Zugumlenkung vorne (310 x 175 x 50 mm)
• Zugumlenkung hinten (300 x 153 x 45 mm)

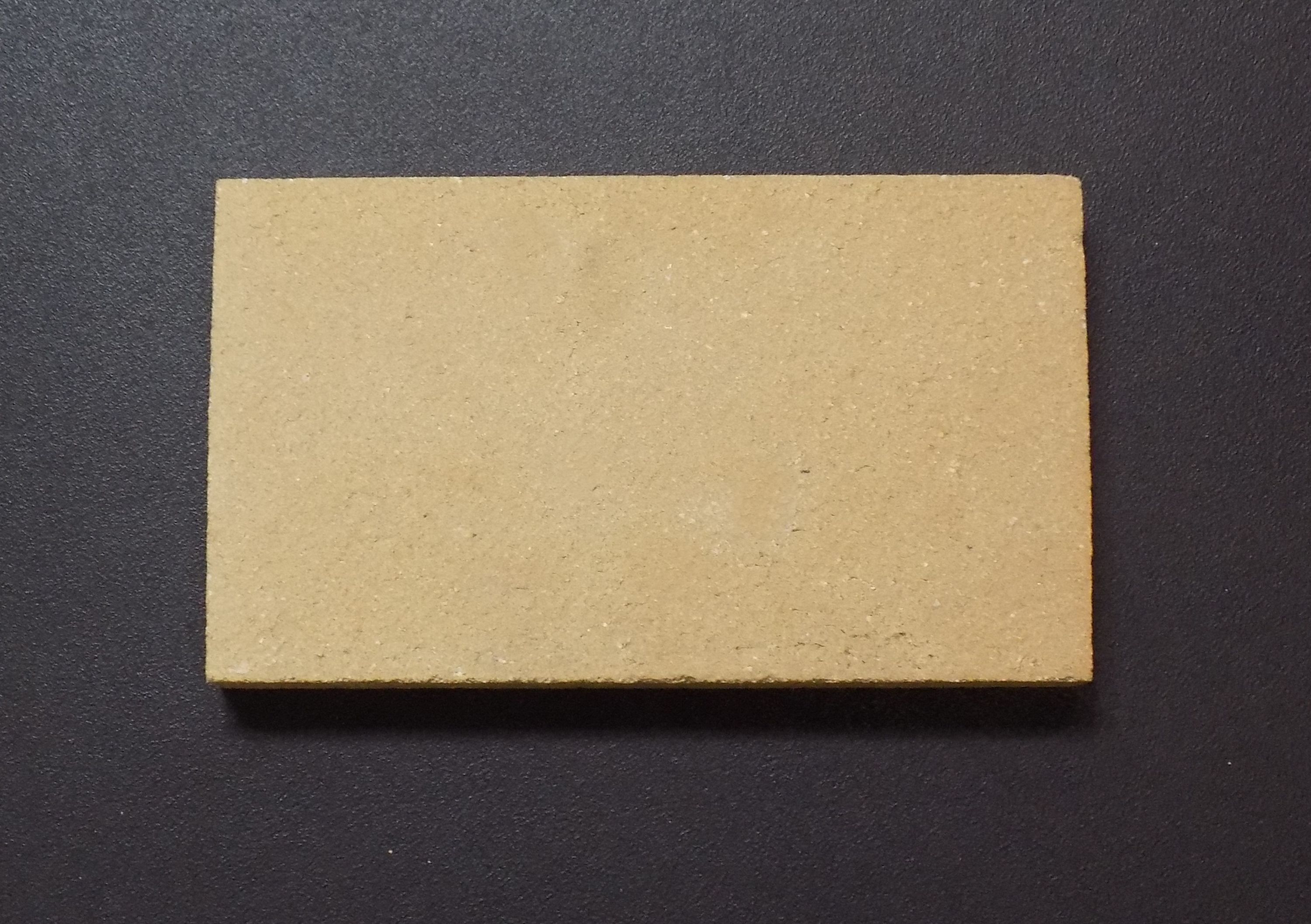

Original Bodenstein hinten A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte bis Seriennummer A-240798

Leda Brinell H3 Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 290 mm x 170 mm x 27 mm
• Material Schamotte
• Position H2-01.1 in der Explosionszeichnung

Original Bodenstein vorne A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte bis Seriennummer A-240798

Leda Brinell H3 Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 290 mm x 170 mm x 27 mm
• Material Schamotte
• Position H2-01.1 in der Explosionszeichnung

Original Dichtung Set A für den Heizeinsatz Leda Brinell H3

• Bis Baujahr 07/2011
• Dieses Set beinhaltet die Dichtschnüre für die Scheibe und die Heiztür.
• Es wird eine Kartuschenpresse benötigt, um den Kleber aufzutragen.
• Für diese Dichtung empfehlen wir Dichtungsabbinder, damit die Enden nicht ausfransen.

• 5-teiliges Set

Leda Brinell H3 Dichtung Eckdaten:

• Kordeldichtung (weiß)
• Durchmesser 6 mm
• Länge 2,3 m

• Kordeldichtung (grau)
• Durchmesser 6 mm
• Länge 2,3 m

• Kordeldichtung (weiß)
• Durchmesser 10 mm
• Länge 2,5 m

• Flachdichtung
• Maße 8 x 2 mm
• Länge 3,6 m
• selbstklebend

• Silikon
• Lieferumfang 1 Kartusche

Original Schraube für Feuerraum Türgriff für den Heizeinsatz Leda Brinell H3

• Erfahrungsgemäß wurde diese Schraube in Modellen ab Baujahr 07/2011 verbaut.

Leda Brinell H3 Schraube für Feuerraum Türgriff Eckdaten:

• Befestigungsschraube, Gewindestift

Original Feuerraumauskleidung B für den Kamineinsatz Leda Brinell H3

Leda Brinell H3 Feuerraumauskleidung Eckdaten:

• Holzofensteine, Ausmauerung

Original Rückwandstein mittig oben A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte mit Seriennummer A-240798

Leda Brinell H3 Rückwandstein mittig oben Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 370 mm x 165 mm x 45 mm
• Position H2.1-04 in der Explosionszeichnung

Original Rückwandstein mittig unten A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte mit Seriennummer A-240798

Leda Brinell H3 Rückwandstein mittig unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 365 mm x 69 mm x 50 mm
• Position H2.1-03 in der Explosionszeichnung

Original Rückwandstein oben links A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte mit Seriennummer A-240798

Leda Brinell H3 Rückwandstein oben links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 180 mm x 230 mm x 48 mm
• Material Schamotte

Original Rückwandstein oben rechts A für den Heizeinsatz Leda Brinell H3

Leda Brinell H3 Rückwandstein oben rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 180 mm x 230 mm x 48 mm
• Material Schamotte

Original Rückwandstein unten A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte mit Seriennummer A-240798

Leda Brinell H3 Rückwandstein unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 370 mm x 79 mm x 45 mm
• Position H2.1-02 in der Explosionszeichnung

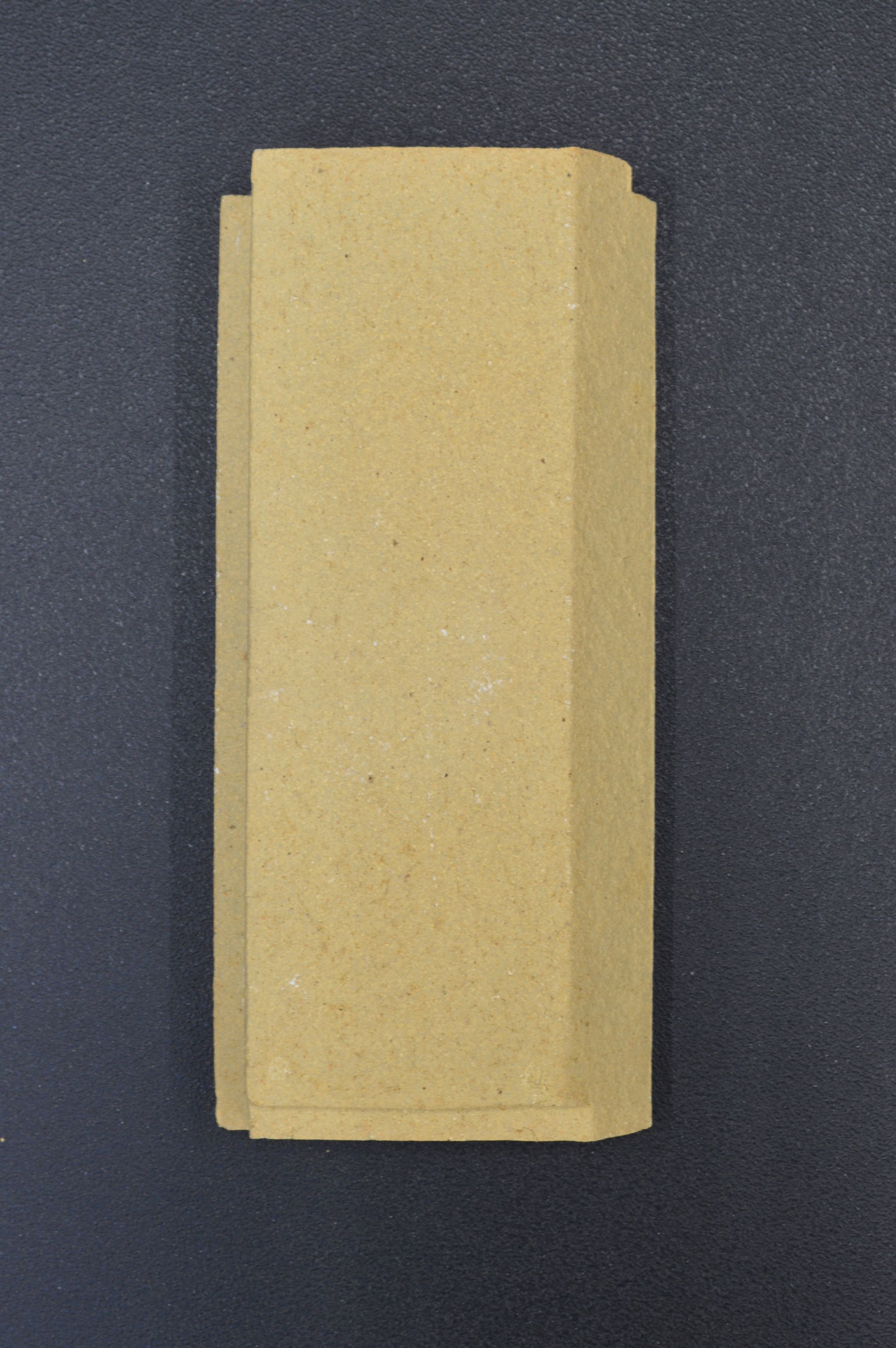

Original Seitenstein links hinten unten A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte mit Seriennummer A-240798

Leda Brinell H3 Seitenstein links hinten unten Eckdaten:

• Ofenstein, Holzofenstein
• Maße (B/L/H) 130 mm x 285 mm x 40 mm
• Position H2.1-07 in der Explosionszeichnung

Original Seitenstein links mittig unten A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte mit Seriennummer A-240798

Leda Brinell H3 Seitenstein links mittig unten Eckdaten:

• Brennraumstein, Kaminofenstein
• Maße (B/L/H) 130 mm x 290 mm x 40 mm
• Position H2.1-08 in der Explosionszeichnung

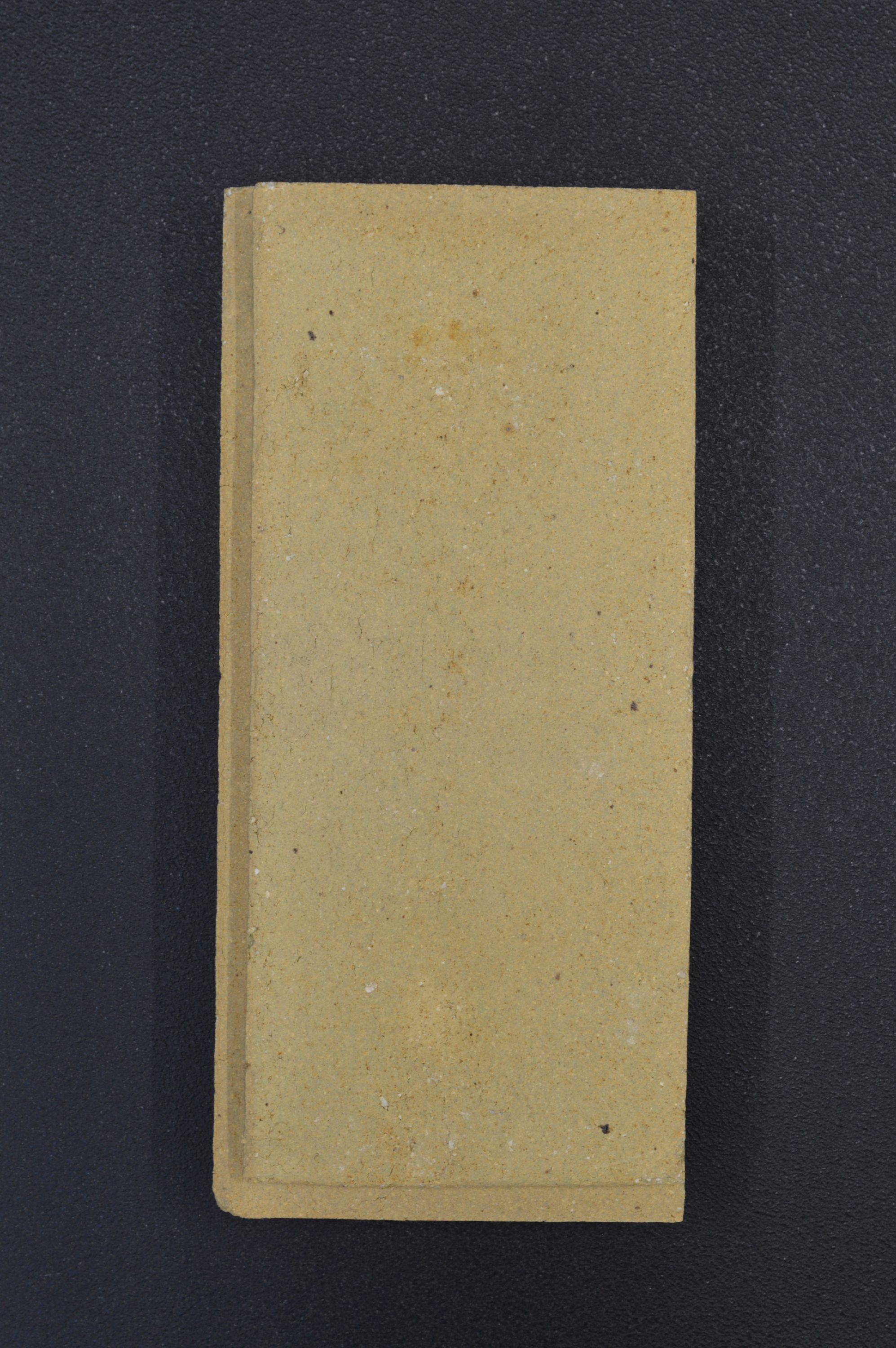

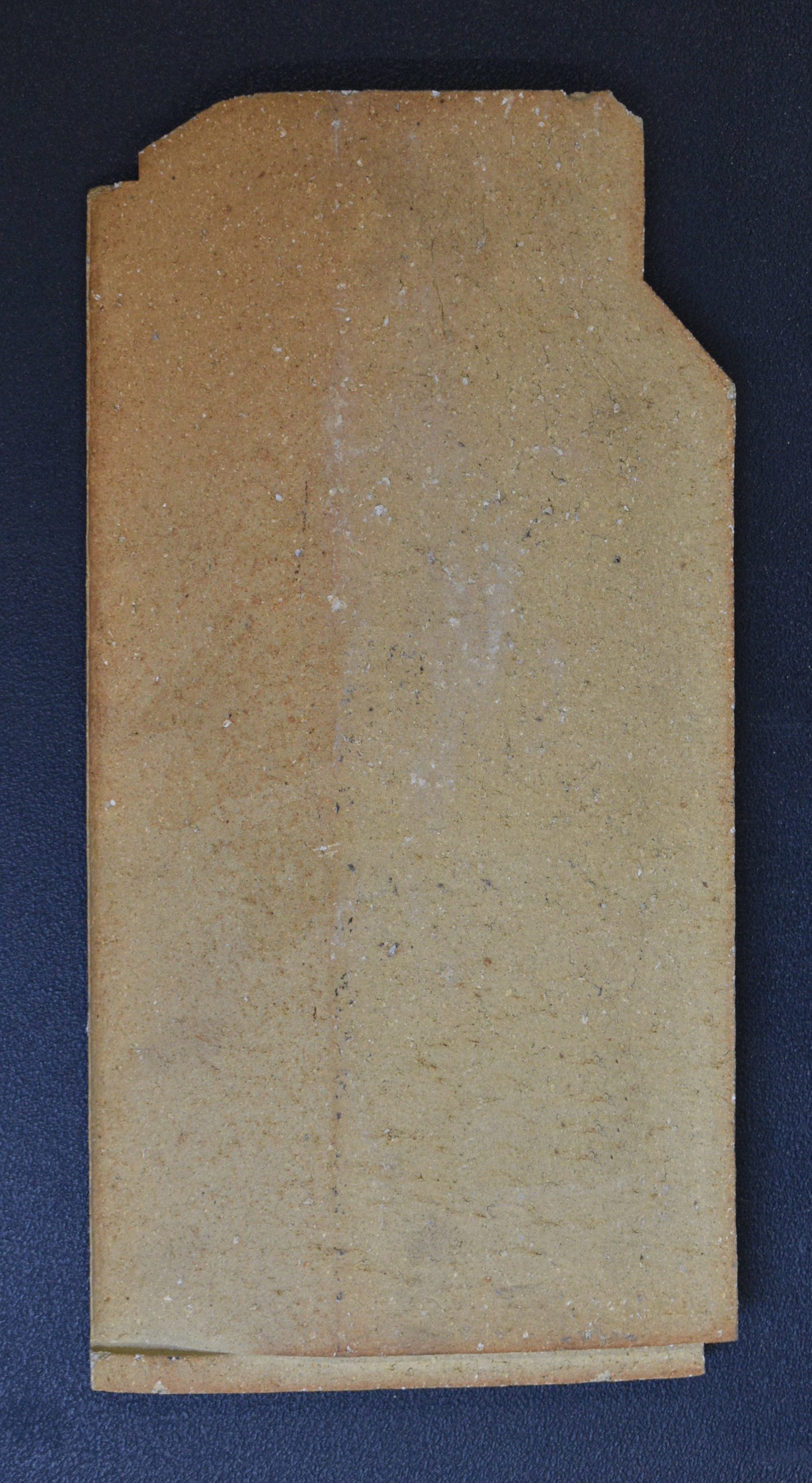

Original Seitenstein links vorne unten A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte mit Seriennummer A-240798

Leda Brinell H3 Seitenstein links vorne unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 190 mm x 380 mm x 35 mm
• Material Schamotte
• Position H3/5-20 in der Explosionszeichnung

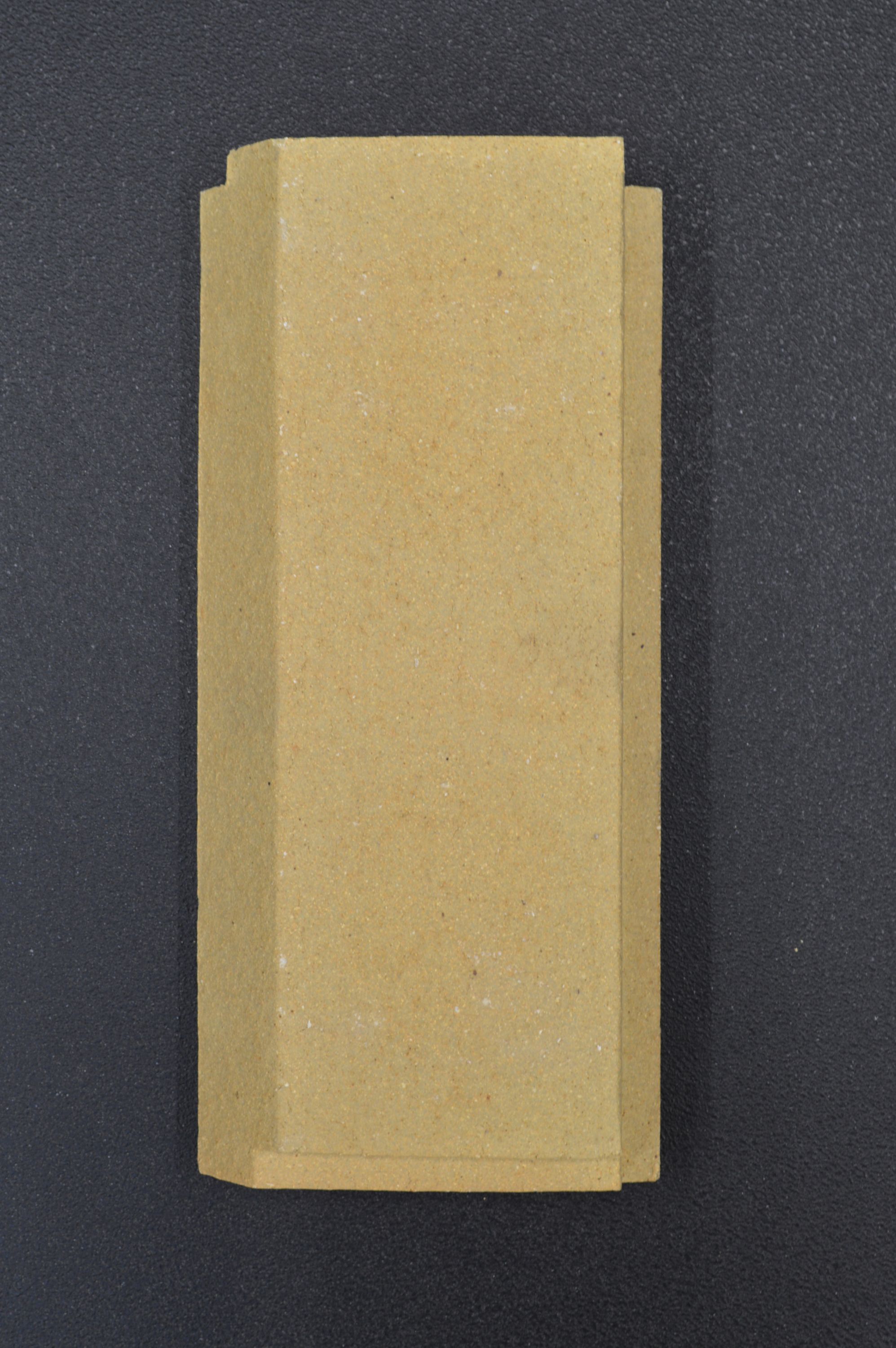

Original Seitenstein rechts hinten unten A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte mit Seriennummer A-240798

Leda Brinell H3 Seitenstein rechts hinten unten Eckdaten:

• Brennraumstein, Holzofenstein
• Maße (B/L/H) 130 mm x 285 mm x 40 mm
• Material Schamotte
• Position H2.1-05 in der Explosionszeichnung

Original Seitenstein rechts mittig unten A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte mit Seriennummer A-240798

Leda Brinell H3 Seitenstein rechts mittig unten Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 130 mm x 290 mm x 40 mm
• Position H2.1-06 in der Explosionszeichnung

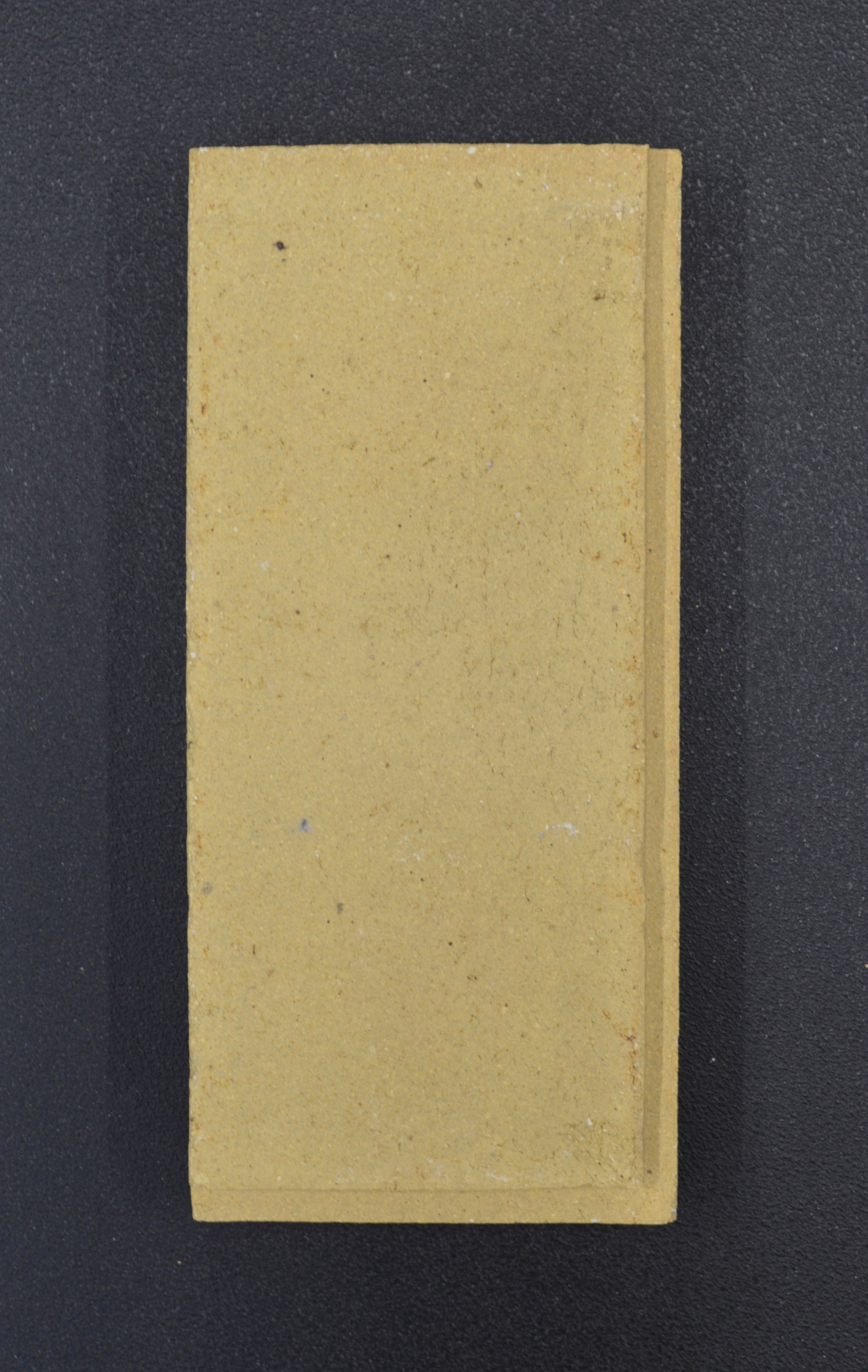

Original Seitenstein rechts vorne unten A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte bis Seriennummer A-240798

Leda Brinell H3 Seitenstein rechts vorne unten Eckdaten:

• Feuerraumstein, Holzofenstein
• Maße (B/L/H) 190 mm x 380 mm x 35 mm
• Material Schamotte
• Position H3/5-19 in der Explosionszeichnung

Original Sichtscheibe innen A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte mit Seriennummer A-240798

Leda Brinell H3 Sichtscheibe innen Eckdaten:

• Kaminglas, Holzofenglas
• Maße (B/L/H) 385 mm x 390 mm x 6 mm
• Material Glas
• Form flach
• hitzebeständig
• ohne Logo
• Position 2 in der Explosionszeichnung

Original Stehrost A für den Heizeinsatz Leda Brinell H3

• Passend für Geräte bis Baujahr 03/2008

Leda Brinell H3 Stehrost Eckdaten:

• Glutfang, Holzfang

Original Stehrost B für den Heizeinsatz Leda Brinell H3

• Passend für Geräte ab Baujahr 04/2008

Leda Brinell H3 Stehrost Eckdaten:

• Holzfang, Aschefang

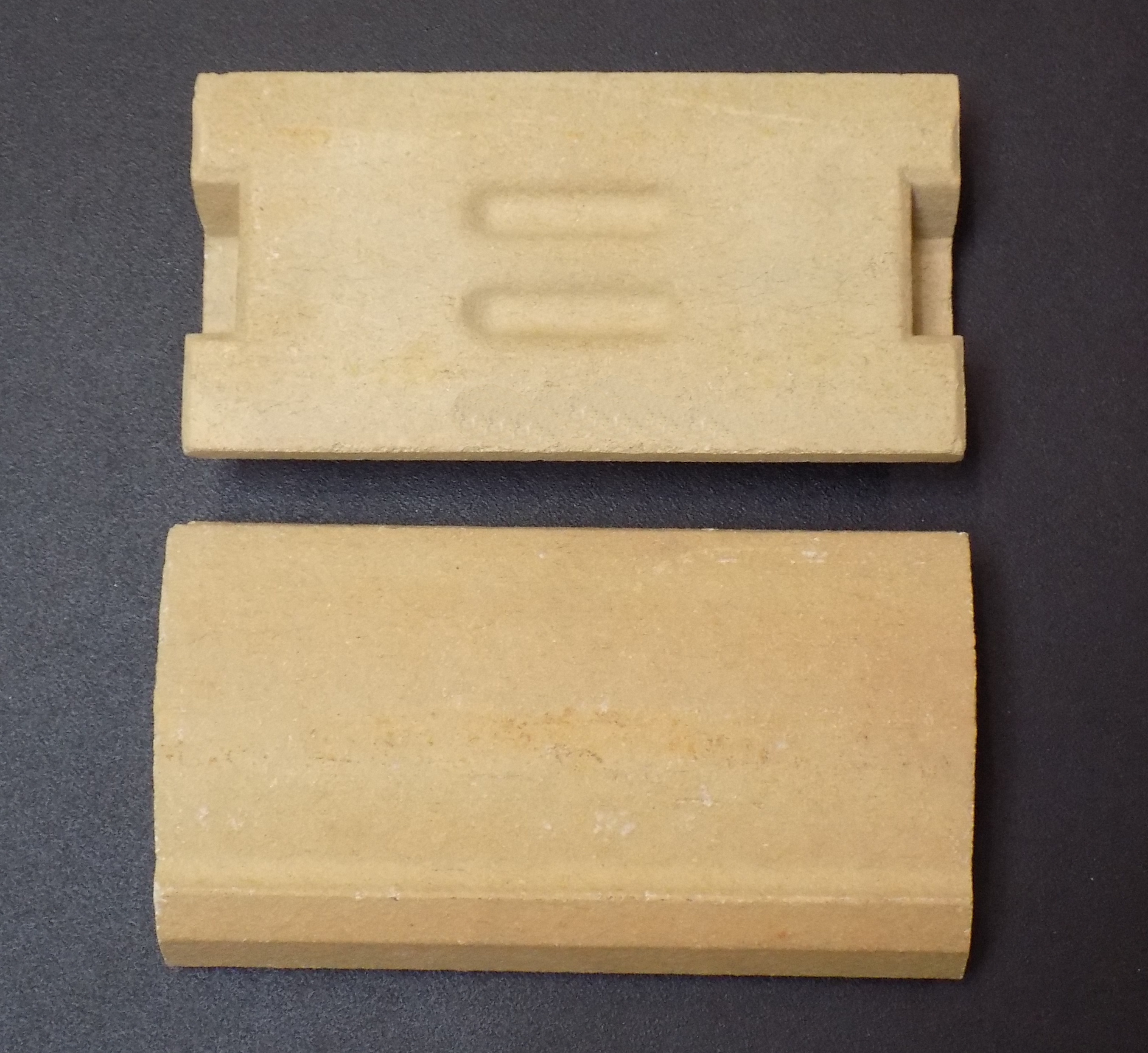

Original Zugumlenkung Set A für den Heizeinsatz Leda Brinell H3

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte mit Seriennummer A-240798

• 2-teiliges Set

Leda Brinell H3 Zugumlenkung Eckdaten:

• 2 Stück
• Zugumlenkung Set, Brennraumsteine

• Material Schamotte
• Zugumlenkung vorne (310 x 175 x 50 mm)
• Zugumlenkung hinten (300 x 153 x 45 mm)

Original Bodenstein hinten B für den Heizeinsatz Leda Brinell H5

• Passend für Geräte ab Baujahr 07/2011
• Passend für Geräte ab Seriennummer A-243829

Leda Brinell H5 Bodenstein hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 298 mm x 250 mm x 30 mm
• Material Schamotte
• Position 01 in der Explosionszeichnung

Original Bodenstein vorne B für den Heizeinsatz Leda Brinell H5

• Passend für Geräte ab Baujahr 07/2011
• Passend für Geräte ab Seriennummer A-243829

Leda Brinell H5 Bodenstein vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 298 mm x 250 mm x 30 mm
• Material Schamotte
• Position 01 in der Explosionszeichnung

Original Schraube für Feuerraum Türgriff für den Heizeinsatz Leda Brinell H5

• Erfahrungsgemäß wurde diese Schraube in Modellen ab Baujahr 07/2011 verbaut.

Leda Brinell H5 Schraube für Feuerraum Türgriff Eckdaten:

• Befestigungsschraube, Gewindestift

Original Feuerraumauskleidung für den Heizeinsatz Leda Brinell H5

• Passend für Modelle ab Bj. 07/2011, ab Serien-Nr. A-243829
• Sollte Ihr Baujahr davor liegen benötigen Sie einmal einen Umbausatz.

• 22-teiliges Set

Leda Brinell H5 Feuerraumauskleidung Eckdaten:

• Holzofensteine, Feuerraumsteine
• Material Schamotte

Original Umbausatz für Feuerraumauskleidung für den Heizeinsatz Leda Brinell H5

• Der Hersteller hat die Produktion der Brennraumsteine für Modelle bis Baujahr 07/2011, bis Seriennummer A-238794 eingestellt. Es wurde eine Alternative geschaffen. Es können - mit Verwendung des Umbausatzes - die Brennraumsteine der Geräte ab Baujahr 07/2011 verwendet werdet. Beim ersten Umbau auf diese „neuen“ Steine ist es erforderlich, dass einmalig das Umbauset bestellt wird.

• 23-teiliges Set

Leda Brinell H5 Umbausatz für Feuerraumauskleidung Eckdaten:

• Umbau Set, Umrüstsatz

Original Sichtscheibe innen für den Heizeinsatz Leda Brinell H5

• passend für Geräte bis Baujahr 07/2011
• passend für Geräte mit Seriennummer A-238794

Leda Brinell H5 Sichtscheibe innen Eckdaten:

• Ofenglas, Kaminglas
• Maße (B/L/H) 385 mm x 390 mm x 6 mm
• Material Glas
• Form flach
• hitzebeständig
• ohne Logo
• Position 2 in der Explosionszeichnung

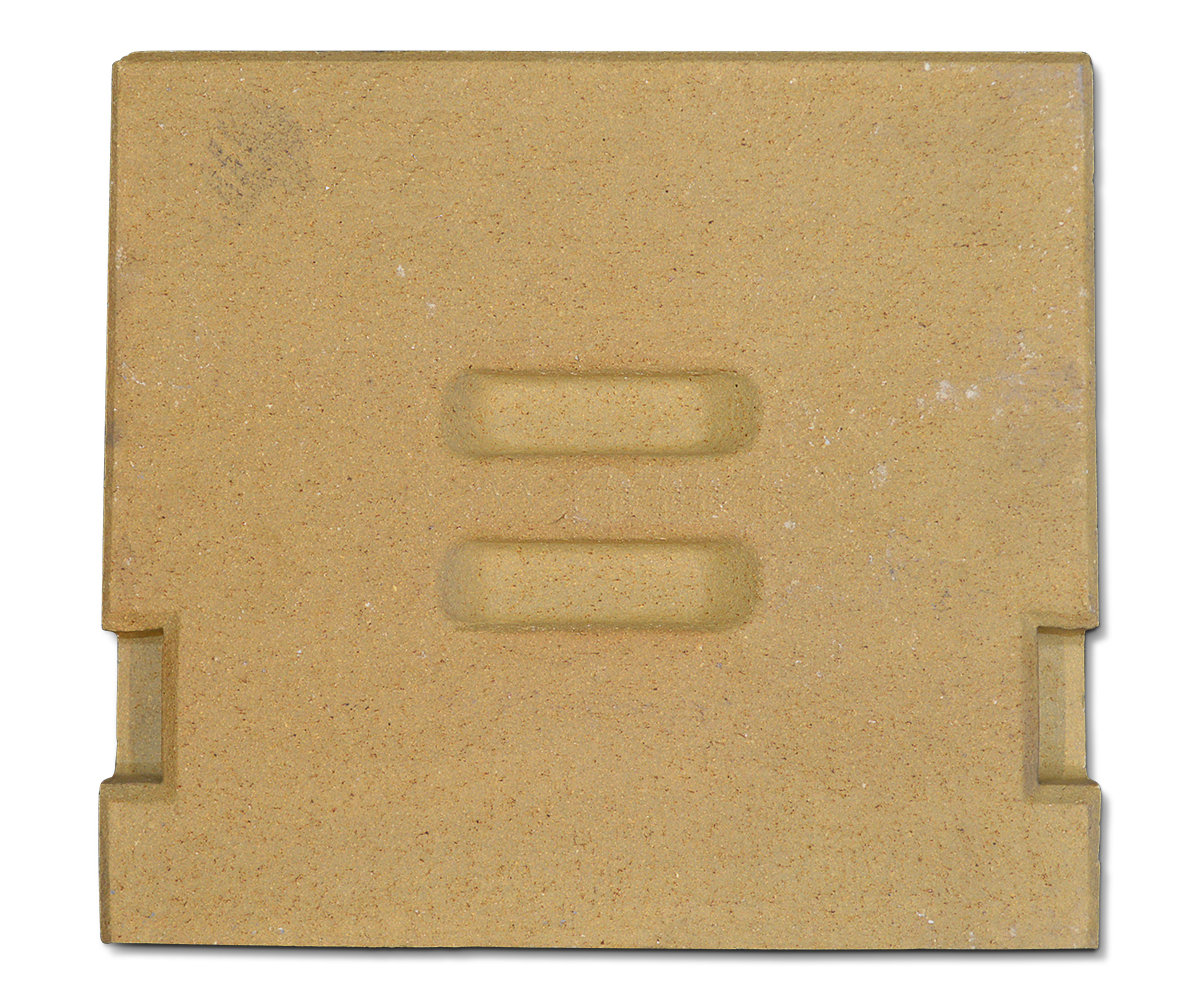

Original Zugumlenkung hinten A für den Heizeinsatz Leda Brinell H5

• Passend für Geräte bis Baujahr 07/2011
• Passend für Geräte bis Seriennummer A-238794

Leda Brinell H5 Zugumlenkung hinten Eckdaten:

• Prallplatte, Rauchumlenkung
• Maße (B/L/H) 306 mm x 276 mm x 60 mm
• Material Schamotte
• Position H4-27 in der Explosionszeichnung

Original Zugumlenkung hinten B für den Heizeinsatz Leda Brinell H5

• Passend für Geräte ab Baujahr 07/2011
• Passend für Geräte ab Seriennummer A-243829

Leda Brinell H5 Zugumlenkung hinten Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Maße (B/L/H) 306 mm x 276 mm x 60 mm
• Material Schamotte
• Position 27 in der Explosionszeichnung

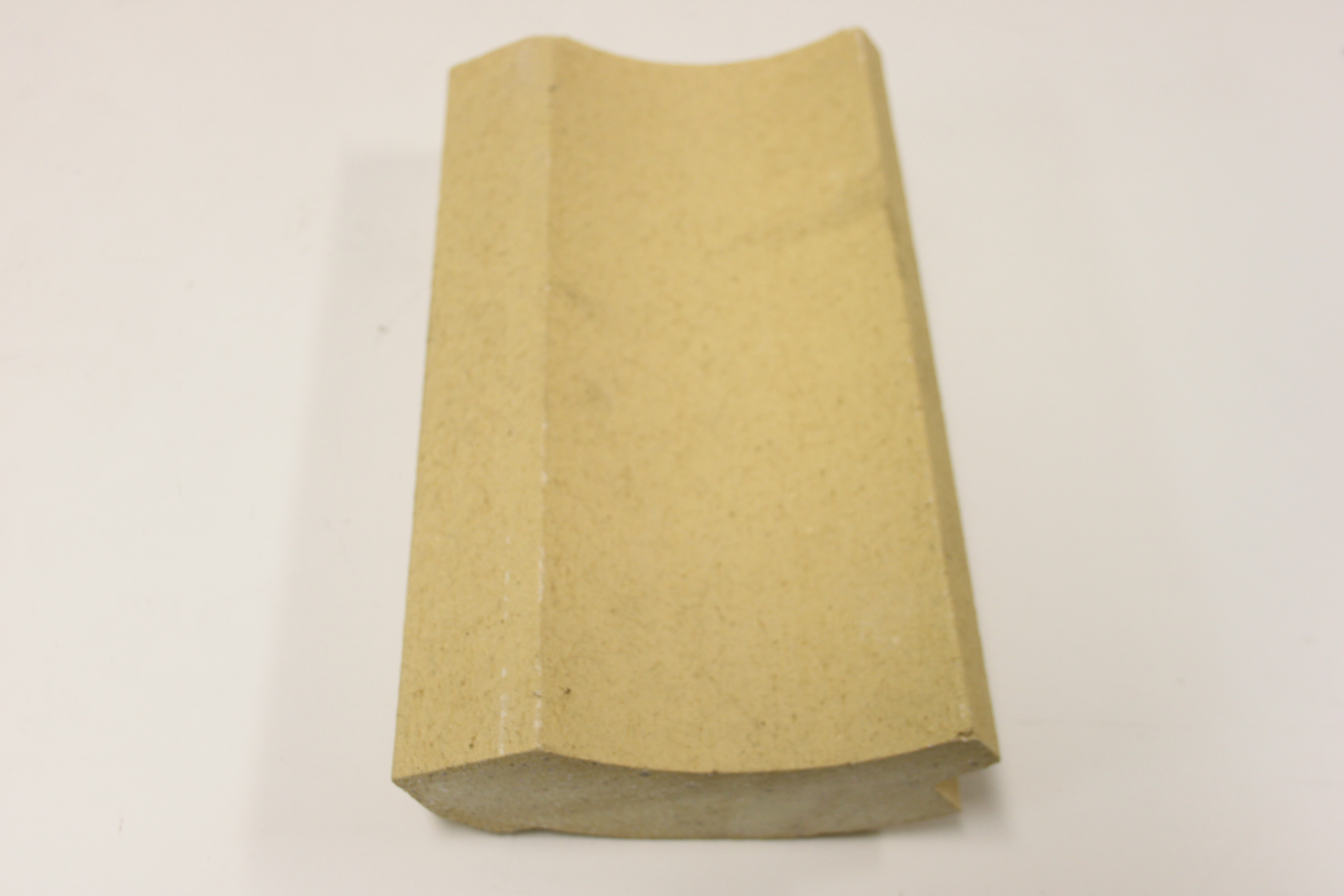

Original Zugumlenkung vorne A für den Heizeinsatz Leda Brinell H5

• Passend für Geräte bis Baujahr 07/2011
• Passend für Geräte bis Seriennummer A-238794

Leda Brinell H5 Zugumlenkung vorne Eckdaten:

• Prallplatte, Umlenkung
• Maße (B/L/H) 175 mm x 310 mm x 52 mm
• Material Schamotte

Original Zugumlenkung vorne B für den Heizeinsatz Leda Brinell H5

• Passend für Geräte ab Baujahr 07/2011
• Passend für Geräte ab Seriennummer A-243829

Leda Brinell H5 Zugumlenkung vorne Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Maße (B/L/H) 175 mm x 310 mm x 52 mm
• Material Schamotte
• Position 13V in der Explosionszeichnung
